前言

在数字水利、智慧灌区建设全面推进的行业大背景下，传统闸站依靠人工驻场、现场操作的运维模式短板日益凸显。河道、灌区、中小型水库闸点分布零散、覆盖范围广，汛期抢险、灌溉供水、生态补水等场景调度时效性要求极高，单纯依靠人员往返现场操作、人工巡查记录，不仅人力成本居高不下，还极易出现调度滞后、隐患发现不及时、管控标准化程度低等问题。

闸门自动化、无人值守改造是智慧水利落地的核心抓手，区别于早期仅能实现简单远程启闭的初级自动化方案，新一代闸门管控系统融合物联网感知、无线通信、边缘控制、云端大数据、智能算法预警等技术，形成感知-传输-控制-反馈-运维全闭环管理体系。本文结合水利工程实际落地经验，分层拆解闸门无人值守系统架构、业务价值、适用场景、落地实施步骤，同时梳理行业高频疑问，为水利设计、运维、信息化从业者提供完整落地参考，助力全域水利工程数字化集中调度建设。

一、闸门自动化系统：由远程操控迈向全流程闭环管控

传统人工闸站运维模式痛点

传统水利闸门运维完全依托现场人工处置，整套作业流程存在多重固有缺陷：

操作流程繁琐，人力消耗巨大

闸门启闭作业前，管理人员必须驱车抵达闸点现场，人工观测上下游水位、渠道水流状态，手动操作启闭机完成闸门升降，作业结束后还需肉眼核验闸门开度、手工记录运行台账。若区域内闸站数量多、点位分散，每日往返巡检、操作会占用大量人力物力。

调度响应滞后，无法适配应急工况

灌溉高峰期、汛期行洪、突发渠道溢水等紧急场景下，水情变化速度快，人工往返现场存在几十分钟甚至数小时时差，无法同步调控全域多座闸门，极易出现渠道水位超标、弃水浪费、防洪风险抬升等问题。

数据记录不规范，缺乏统一管控底座

人工纸质台账记录水位、闸位、启闭时长，数据易丢失、漏记、错记；各闸站数据相互独立，无法汇总分析片区用水、泄洪规律，水资源精细化调度缺少数据支撑。

隐患发现滞后，设备损耗管控难度大

启闭机电机过载、钢丝绳磨损、闸门卡滞、传感器故障等问题，只有人员现场巡检时才能发现，长期带病运行易引发设备损毁，大幅提升维修成本。

该人工运维模式仅适用于闸点集中、规模极小的村级小型闸，面对现代化灌区、跨区域河道、中小型水库等大范围水利工程，完全无法满足标准化、高效化、安全化管理需求。

新一代闸门自动化系统核心升级逻辑

推进闸门自动化升级，核心目标是最大限度削减常态化现场人工依赖，为闸站设备赋予7×24小时实时感知、无线双向通信、自主逻辑调控、故障主动告警一体化能力，系统功能早已跳出“远程开关闸门”的单一功能局限，集成多类核心业务模块：

水文感知模块

高精度闸位采集、闸前/闸后/渠道多点水位监测、过闸流量实时测算；

设备工况监测模块

启闭机电机电流、电压、运行时长、供电状态、通信链路在线检测；

视频可视化模块

现场高清摄像头实时画面回传，支持云台操控、录像存储、异常画面抓拍；

智能控制模块

水位联动调闸、流量恒定控制、多闸协同调度、自动停机保护；

预警运维模块

设备故障告警、水情超限预警、离线断联提醒、运维工单推送；

云端平台模块

全域数据存储、GIS可视化展示、历史数据查询、调度报表自动生成。

所有现场感知采集的水文、设备运行全量数据，通过无线网络统一上传至云端智慧水利管理平台。管理人员通过PC网页端、手机APP小程序两种终端，不受场地限制，实时查看全部闸站运行态势；结合实时水情、农业灌溉用水计划、生态下泄流量、防洪调度方案，一键下发远程调控指令。

由此，闸门自动化的内涵完成质的升级：从单一设备远程启闭操控，升级为全域监测、智能调控、运行反馈、综合运维一体化综合数字化管理体系，为无人值守模式打下底层技术基础。

二、分层架构体系，筑牢无人值守稳定运行根基

实现闸站无人值守，核心前提是解决“远程看得见、远程控得住、故障早预警”三大核心需求。整套系统采用标准化三层分层架构，硬件、通信、平台解耦设计，稳定性、扩展性、兼容性更强，适配新旧闸站改造项目。

三层整体架构拆解

前端现场感知执行层（现场闸站端）

作为系统数据采集与动作执行终端，部署于每一处闸站现场，由感知设备、就地控制柜、启闭执行机构三部分组成：

感知采集设备

闸位计（磁致伸缩/拉绳式）实时精准反馈闸门启闭开度；多路水位计同步采集闸前、闸后、主干渠道、支渠水位；流量传感器按需安装，实时测算瞬时过闸流量与累计水量；配套电压电流变送器监测启闭机供电、电机工况。偏远无市电闸站可搭配太阳能光伏储能供电系统，实现独立供电。

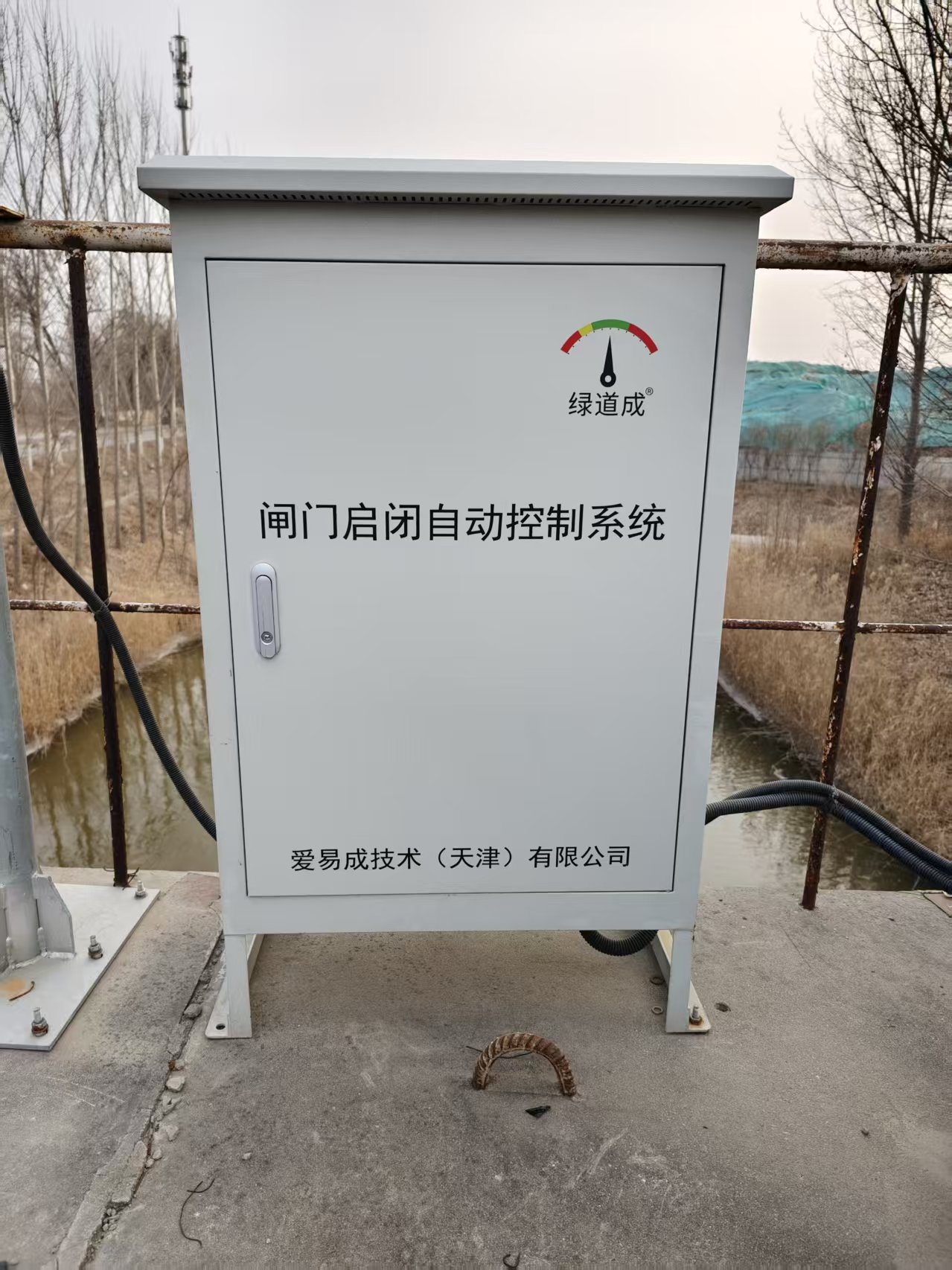

就地PLC控制柜

本地边缘控制核心，汇总所有传感器采集数据，内置本地控制逻辑，即使云端通信中断，也可独立完成基础水位自保、过载停机保护，避免设备失控；同时接收云端下发的启闭指令，驱动启闭机执行闸门升降动作。

视频监控与报警终端

高清网络摄像头覆盖闸门本体、渠道进出口、设备机房，支持实时视频流上传；配套声光报警器，现场出现故障、水位超限时本地同步警示，双重保障安全。

中间通信传输层（数据双向通道）

承担现场数据上行、平台控制指令下行的双向传输功能，主流采用4G/5G无线通信方案，偏远无光纤闸站优先选用；城区、枢纽闸站可光纤+无线双链路冗余传输，防止单一线路断联导致管控失效。

传输层配套数据加密协议，水文、设备运行数据加密上传，防止数据篡改、非法操控，满足水利行业网络安全规范要求。

后端云端平台管控层（调度管理中心）

整套系统的大脑，部署于云服务器或本地水利机房服务器，包含数据存储、GIS可视化、智能调度算法、告警管理、运维台账、多终端交互子系统：

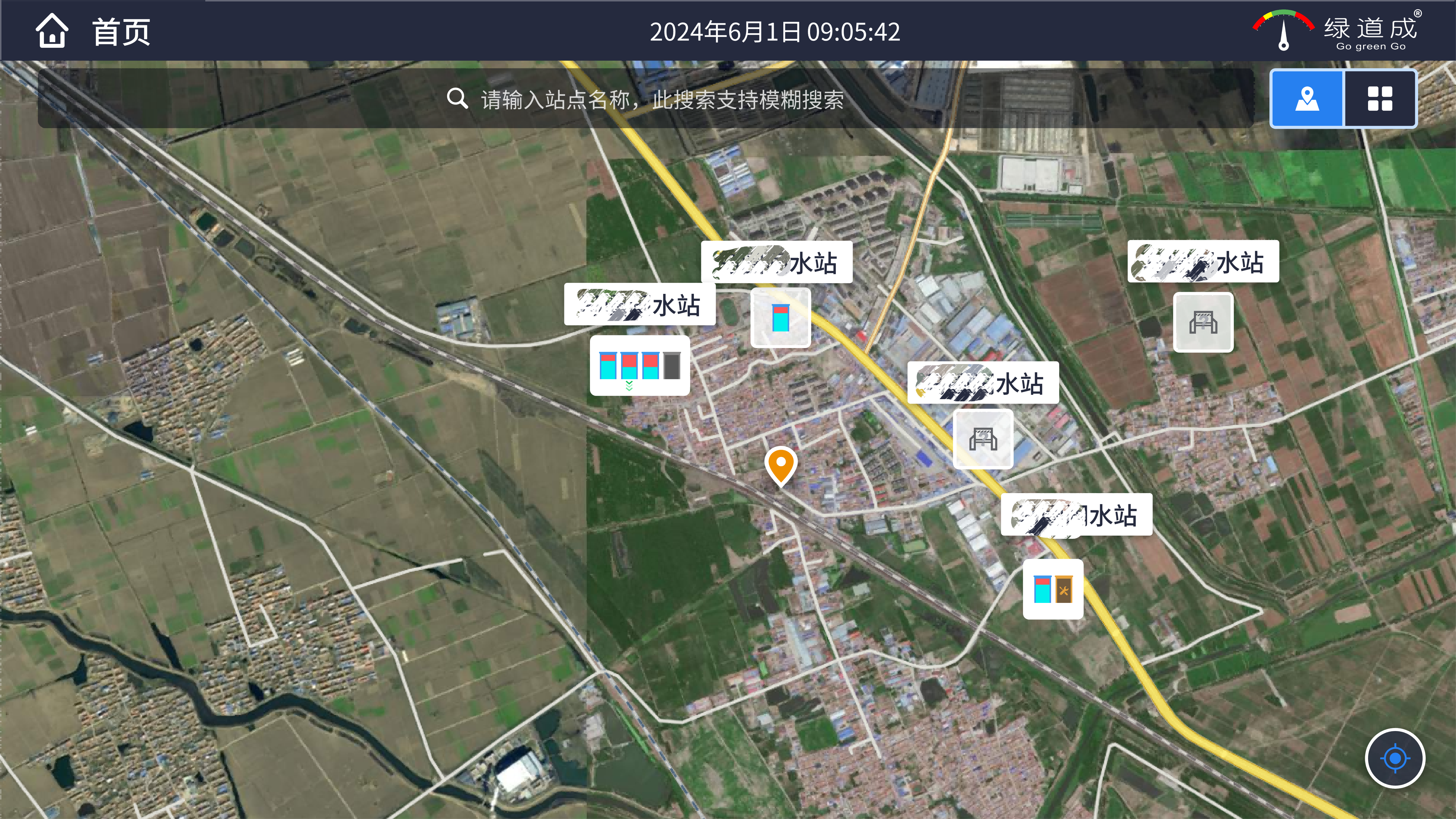

GIS全域可视化看板

所有闸站点位标注在地理图层上，直观展示各闸当前开度、上下游水位、设备在线状态、告警标记；支持按行政片区、灌区单元、河道分段分组筛选，管理人员无需逐个调取站点，一站式掌握全域水情。

智能闭环调控算法引擎

依托实时采集的感知数据，内置标准化自动控制策略，形成完整闭环调控链路：实时监测水文/设备数据→系统逻辑判别阈值是否超标→自动下发闸门启闭调节指令→采集闸位、流量数据校验执行结果 。

典型应用场景：

渠道水位维稳：预设渠道安全水位上下限，水位偏高自动开闸泄水，水位偏低自动关闸蓄水，维持渠道稳定输水；

恒定流量管控：设定目标下泄流量，系统动态微调闸门开度，保证生态流量、灌溉供水稳定输出。

多维度故障智能预警模块

内置多参数交叉校验异常判别算法，杜绝单一传感器误判，覆盖各类常见故障场景：

操控指令下发后，闸位长时间无变化：结合电机工作电流、运行时长综合判定闸门卡滞、钢丝绳断裂、传动机构失效，立刻切断电机电源停机，同步推送告警；

供电欠压、通信离线、水位传感器数值跳变、电机过载发热等异常，实时推送平台弹窗、手机短信、APP消息三重告警；

人机交互终端PC

网页管理端用于大屏调度、批量配置调度策略、导出月度/年度水情运行报表；手机APP实现移动巡查、远程单闸操作、实时告警接收，满足外勤、值班人员随时随地管控需求。

视频监控在无人值守体系中的不可替代作用

仅依靠传感数值只能判断设备存在异常，但无法还原现场真实工况。高清视频监控作为配套辅助系统，可远程直观查看：闸门实际启闭位置、渠道杂草/淤泥淤积、机房设备外观、周边行人安全隐患、洪水漫溢实景等。运维人员收到告警后，调取现场视频即可快速定位故障诱因，大幅缩短远程研判处置时间。

注意：视频仅为辅助配套，不能替代闸位计、水位计等专业水文监测设备，二者需搭配使用。

整套三层架构协同运行，实现闸站无需人员24小时驻场值守，全天候自主完成数据采集、状态监测、自动调控、故障上报全流程工作。

三、重塑运维管理模式，显著压降现场巡检作业负荷

闸门无人值守体系落地后，会从巡检模式、故障处置、安全防护、全域调度四个维度彻底重构传统水利运维管理模式，降本增效效果显著。

巡检模式：从人工现场逐点巡查转为线上集中监管

改造前，运维人员需要定期驱车前往每一座闸站，人工记录水位、闸位、设备运行情况，偏远闸站单次巡检耗时极长；

改造后，在通信、设备正常工况下，全域闸站所有水文、设备数据线上一键调取，自动生成运行台账，无需人员往返现场记录。针对闸点零散、覆盖数百公里的大型灌区，人工巡检工作量可降低60%以上，大幅节约车辆燃油、人工工时成本。

故障处置：从被动定期排查转为主动提前预警

传统模式依靠定期巡检发现故障，多数设备隐患在长期带病运行后才被察觉，极易引发重大损坏；

无人值守系统搭载7×24小时不间断传感采集，一旦出现供电异常、通信离线、闸位偏移、机械卡滞等问题，系统主动推送告警提醒。运维人员无需持续盯守平台，仅收到预警后针对性奔赴现场维修，实现“无事不跑现场、有事精准处置”，设备故障发现时效大幅提前，减少维修更换成本。

多重安全保护机制，规避远程自主调控失控风险

很多从业者存在误区：无人值守等于设备无约束自主运行。实际整套系统搭载多层级安全防护逻辑，从软硬件层面杜绝失控风险：

电机电流过载保护：电流超出安全阈值自动断电停机；

防卡滞自锁逻辑：闸门卡阻时立即切断驱动电源，防止电机烧毁、钢丝绳拉断；

紧急一键关闸功能：平台设置总控紧急关闸按钮，汛期突发险情可全域同步落闸；

本地就地手动操作兜底：云端通信中断、控制系统故障时，现场控制柜保留手动启闭模式，保障应急处置能力。

管控范围升级：单闸无人值守延伸至全域闸泵联合调度

单座闸站实现无人值守只是基础目标，系统支持整合节制闸、分水闸、泄洪闸、闸泵一体化泵站全部管控权限，统一纳入GIS可视化平台。管理人员可结合全片区实时水情、灌溉用水需求、防洪指标统筹调配所有闸站开度，实现分级、分区、分河道协同调度，将单点无人值守升级为整个片区水利工程数字化集中管控，助力区域水资源统一优化配置。

四、无人值守闸门适配场景与分阶段落地路径

主流适配工程场景

闸门自动化无人值守方案针对性解决闸点分散、人工运维困难的水利工程，核心适用场景分为三类：

灌区输水渠道闸站

灌区支渠、斗渠分水闸沿输水线路零散分布，点位多、距离远，雨雪、高温天气人工巡检难度极大。搭配太阳能光伏独立供电、4G 无线传输、高精度闸位传感，可实现分散闸站长期稳定无人运行，满足日常灌溉分水调度。

天然河道节制闸、泄洪闸

承担河道流量调节、汛期行洪、生态基流下泄任务，叠加全景视频监控、多点水位监测，兼顾日常常态化远程管控与暴雨洪水期间应急快速调度。

中小型水库泄洪闸、取水闸

水库对水位、泄洪安全管控标准高，系统联动水库库水位、下游河道水位，自动调节闸门泄流量，同时实时告警超限水位、设备故障，降低水库防洪值守压力。

分阶段迭代落地实施路径

对于已经完成基础自动化改造、或是全新建设的闸站工程，无人值守体系不建议一次性全额投入建设，可分四阶段迭代完善，循序渐进实现全自主无人运行，降低前期投入压力：

阶段一：搭建远程基础监测体系

完成闸位计、水位计、供电工况传感器安装，搭建通信传输链路与基础云端平台，实现所有闸站开度、水情、设备在线状态线上可视化查看，解决“看不见”的核心痛点，替代人工现场抄录数据。

阶段二：开通远程启闭操控能力

完善就地控制柜驱动模块，平台增加远程启闭操作功能，常规灌溉、日常调水工况下无需人员抵达现场操作，仅极端特殊工况保留现场操作需求，大幅减少常态化现场作业频次。

阶段三：接入水情联动自主调控逻辑

配置水位、流量自动调控算法，实现渠道水位恒定、生态流量自动维持等自主调闸功能，系统无需人工下发指令即可根据水情自动微调闸门，初步实现半自主运行。

阶段四：完善全维度智能运维预警体系

补充故障智能诊断、视频联动、多级告警推送、运维工单管理模块，搭建完整的设备健康监测体系；同步打通片区闸泵协同调度功能，最终建成具备自主感知、自主调控、主动预警、全域联动的完备无人值守体系。

长期建设价值展望

长远来看，每一座自动化闸站都会成为区域水资源智能调度网络中的标准化执行节点。全域闸位、水位、过闸流量、泵站运行、视频监控数据全面打通共享，跨闸、跨片区闸站依据整体水情、用水计划协同联动调控。

无人值守建设的核心价值绝不只是削减现场值守人员，而是依托数字化、物联网、自动化技术，全方位重构水利工程运行、调度、运维、水资源分配全链条管理模式，为智慧水利、数字孪生灌区、数字流域建设提供底层数据与控制底座。

五、配套问答

Q1：无人值守闸门是否意味着完全取消现场人工？

很多运维人员存在认知误区，认为无人值守=无人管理，该理解存在偏差。

无人值守的核心价值是减少日常现场巡检、常态化启闭作业的人工投入，并非彻底替代人工管理。系统可自主完成7×24小时数据采集、逻辑自动调控、故障预警推送；但在以下特殊工况中，依旧需要运维人员现场介入处置：

启闭机电机、钢丝绳、传感器等硬件设备物理损坏；

极端暴雨、特大洪水等超标准应急调度场景；

无线/光纤通信链路中断，云端失去管控权限；

设备年度检修、专项检测、清淤清障等专项作业。

行业成熟落地运营模式总结：设备自主运行+平台远程实时监管+人工按需到场处置。

Q2：闸门自动调控出现故障，是否会持续无限度启闭失控？

系统内置多重联动安全保护逻辑，依托闸位、电机电流、运行时长多参数交叉校验，从底层杜绝闸门失控风险。

典型故障处置逻辑：平台下发提闸/闭闸指令后，持续一段时间闸位数值无任何变化，系统自动判定闸门卡滞、传动机构失效，立刻切断启闭机驱动电源停机，同时向管理平台、运维人员手机推送多级告警信息。

实际工程落地时，需结合闸门孔口尺寸、启闭机类型、调度管控要求定制专属安全保护策略，通过多维度参数校验，避免单一传感器数据漂移、误判引发设备持续运行损毁。

Q3：已配备远程数据监测，为何仍需加装现场视频监控？

闸位、水位、流量、电流等传感数据仅能输出数字化数值，当数据异常时，系统仅能提示“存在故障”，无法还原现场真实情况。

视频监控可以直观呈现多重现场实景信息：闸门实际启闭位置是否与闸位数据匹配、渠道内杂草淤泥淤积堵塞、机房设备外观破损、河道水位漫溢、周边人员靠近设备安全隐患等。运维人员收到告警后，调取实时视频即可快速定位故障根本诱因，大幅提升远程研判效率。

需要明确：视频监控仅作为配套辅助手段，不能替代闸位计、水位计等专业水文监测设备，二者搭配使用才能形成完整远程管控能力。

六、总结

闸门自动化与无人值守体系是智慧水利落地的核心基础工程，发展路径从早期简单远程启闭，逐步升级为三层架构、全闭环智能调度体系。通过前端物联网感知设备、双向通信链路、云端智能管控平台协同配合，能够从根源解决传统人工闸站运维成本高、调度响应慢、隐患发现滞后、全域管控难等痛点。

在落地实施层面，可按照“监测-远程操控-自动调控-智能预警”四阶段分步改造，适配灌区、河道、水库各类水利工程；同时厘清无人值守与人工运维的边界，依靠多重安全防护机制保障设备运行安全。

未来随着数字孪生、大数据调度算法持续迭代，全域闸站将实现跨区域协同联动，以数字化手段实现水资源精细化、高效化、安全化调度，为现代化水利工程管理提供全新解决方案。
