做工控、嵌入式、串口TCP透传开发的朋友，90%都会混淆一组核心概念：RS232/RS485到底有没有波特率？为什么普通RS232串口软件看不到波特率设置？波特率是Modbus专属吗？串口中断、透传模式、AT指令是什么关系？

本文一次性打通所有底层逻辑，纠正行业流传最广的误区，从硬件层、链路层、应用层、工作机制逐层拆解，零基础也能彻底读懂串口整套体系。

一、先破除核心误区：波特率不属于RS232/RS485，也不属于Modbus

1.1 三层架构清晰区分（核心精髓）

我们所有串口通信，都是固定三层嵌套关系：

• 物理层（硬件线路）：RS232（单端±12V）、RS485（差分AB电平）、TTL（3.3V/5V），只规定电压规格，不规定速度、数据格式

• 链路层（核心通信）：UART 异步串口，定义波特率、8N1帧格式、收发时序，是串口通信的真正核心

• 应用层（业务报文）：Modbus RTU、自定义串口协议、透传数据，只规定数据内容，不控制通信速度

通俗类比：RS232/485是马路，UART是汽车，波特率是车速，Modbus是车上拉的货物。马路不决定车速，货物更不决定车速，只有汽车（UART）决定速度。

二、解答终极疑问：RS232串口为什么很多软件看不到波特率设置？

很多工程师疑惑：Modbus RTU跑在RS485上，必须配置波特率；但普通RS232串口设备，上位机软件根本没有波特率选项，难道是自动协商的？

结论：UART异步串口【无硬件自动协商功能】，绝对不会自适应波特率！

软件看不到波特率设置，只有4种真实原因，不存在自协商：

2.1 设备/程序底层波特率写死（最常见）

大量工业设备、交换机Console口、老式RS232传感器、刷卡机，出厂固定波特率（常见9600、115200），底层代码硬编码，厂商直接隐藏配置界面，用户无法修改。

2.2 串口TCP透传模块已固化参数

在串口转TCP透传场景中：波特率是模块底层UART参数，提前通过AT指令配置并保存。上位机只处理TCP网络业务数据，无需、也不会展示底层串口配置，所以软件看不到波特率设置项。

2.3 你打开的是应用层界面，非驱动层界面

软件界面展示的是Modbus地址、功能码、IP端口等应用层参数；而波特率、校验位属于系统驱动层参数，藏在串口驱动配置页，并非业务配置页。

2.4 极少数设备支持软件波特率侦测（非自协商）

部分高端单片机设备，可通过软件算法检测对方起始位时序，自动匹配波特率。这是单方软件侦测，不是以太网那种双向自协商，RS232硬件本身无此能力。

三、为什么大家默认“Modbus RS485必须配波特率”？

很多人误以为波特率是Modbus或RS485专属，核心是工业场景固化印象：

工业现场95%的Modbus设备，均采用RS485总线组网，调试第一步就是统一两端波特率、校验位。久而久之，形成“RS485+Modbus才有波特率”的错觉。

实际任意UART通信，无论跑在TTL、RS232、RS485，只要是异步串口，必须统一波特率，否则100%乱码、丢包。

补充：Modbus RTU可以跑在RS232，也可以跑RS485，波特率始终由底层UART决定，和上层协议无关。

四、串口中断：整个串口通信的底层入口（核心原理）

所有串口数据的接收、透传、解析，全部依赖串口中断，这是串口通信的源头，也是TCP透传模块的核心机制。

4.1 通俗理解串口中断

CPU正常运行网络协议、业务逻辑时，不会一直死盯着串口引脚。串口中断就是硬件“敲门机制”：

当UART硬件检测到RX引脚完整接收1字节数据后，主动触发中断，打断CPU当前任务，通知CPU立即收取数据，存入缓冲区，之后CPU继续执行原有任务。

4.2 对比：轮询 vs 中断

• 轮询（低效）：CPU循环不断查询串口是否有数据，占用大量算力

• 串口中断（工业标准）：无数据时CPU正常工作，有数据硬件主动上报，节省算力、高效稳定

4.3 中断核心工作流程（TCP透传模块标准链路）

下位设备串口数据 → RS232/485电平线路 → UART硬件解析字节 → 触发串口中断 → 中断服务函数抓取字节 → 存入环形缓冲区 → 主程序判断模式（AT配置/透传） → 转发TCP或解析指令

没有串口中断，就没有串口数据接收，更没有串口TCP透传。

五、彻底讲透：透传模式 vs AT指令模式（互斥核心逻辑）

串口转TCP模块只有两种工作模式，同一时刻只能存在一种，本质是抢夺串口解析权。

5.1 AT指令模式（配置模式）

串口中断接收的字节，全部交给AT解析器，用于修改设备参数：波特率、IP端口、工作模式、分包时长、断线重连等。此时网络数据不会主动转发串口，串口仅作为配置通道。

5.2 透传模式（数据模式）

关闭AT指令解析器，串口缓冲区与TCP缓冲区双向直通。串口收到的所有字节，原样转发至TCP网络；网络收到的数据，原样推送串口输出。

关键误区：透传模式下发AT指令无效！此时AT字符串只是普通业务数据，会被直接转发网络，模块不会响应。

5.3 两种模式切换方式

• 硬件切换：上电检测IO引脚电平，高电平进AT模式，低电平自动联网透传

• 软件时序切换：透传模式下，前后静默1秒，中间发送+++，即可退出透传回到AT模式

六、TCP粘包问题核心根源（结合串口机制）

很多人调试透传报文遇到粘包、半包，根源不在网络，而在串口打包机制：

TCP是流式协议，无数据帧边界。模块依靠两套UART缓存规则发包：

1. 超时打包：串口无新数据N毫秒，立即发送缓存数据

2. 长度打包：缓存数据达到指定字节数，立即发包

可通过AT指令修改打包时长、包长，解决串口报文粘包、拆包问题。

七、AT指令完整历史溯源、技术演进与行业延伸（深度拓展）

前文我们掌握了AT指令与串口透传、UART模式切换的核心逻辑，本节彻底补齐AT指令的前世今生、标准化演进、技术延伸、行业通用规则，打通从老式Modem到现代物联网模组的完整技术脉络，解决绝大多数工程师对AT指令“只会用、不懂来源”的认知短板。

8.1 AT指令核心定义与词源由来

AT 是 ATtention（唤醒/注意） 的缩写，是一套串口文本交互控制协议。所有指令固定以 AT 开头，初衷是唤醒通信设备、进入可配置状态，是全球沿用四十余年的通用设备控制标准，也是嵌入式、工控、物联网领域的底层通用语言。

核心特质：纯文本、串口承载、一问一答、命令与数据模式互斥，这一核心规则从诞生至今从未改变。

8.2 AT指令完整发展历史（从1980s到物联网时代）

第一阶段：诞生起源（1980年代 · 有线拨号Modem时代）

AT指令由美国Hayes（贺氏）公司为旗下Smartmodem拨号调制解调器独家研发。早期Modem无统一控制标准，设备操作繁琐、厂商互不兼容，Hayes推出的AT指令集凭借简洁、通用、易解析的优势，快速成为行业事实标准。

早期核心指令均围绕拨号通信设计，经典原型指令：

• AT：设备自检唤醒

• ATD：拨号呼叫

• ATH：挂断连接

• ATA：接听来电

此时的AT指令，唯一作用就是控制有线电话拨号、建立/断开通信链路，无任何网络配置、透传控制功能。

第二阶段：标准化普及（GSM/2G移动通信时代）

随着移动通信兴起，传统私有AT指令无法满足互通需求，ETSI、3GPP 相继出台官方标准（TS 27.007、ETSI 07.05），对AT指令进行统一规范化。

指令体系大幅扩容，新增基站注册、信号查询、短信收发、GPRS网络激活等功能，AT指令正式从「有线Modem控制」升级为蜂窝通信模组通用标准，SIM卡模组、2G/3G模块全面沿用。

第三阶段：物联网延伸（4G/WiFi/串口透传时代）

宽带、WiFi、物联网技术普及后，传统拨号、短信功能被淘汰，但AT指令架构完全保留，厂商基于原生标准自定义扩展指令，适配物联网场景：

• 新增TCP/UDP网络配置、IP/端口设置

• 新增串口波特率、分包规则、透传模式切换

• 新增MQTT、HTTP、DNS、断线重连等物联网专属功能

这也是我们现在用到的串口转TCP透传模块、ESP8266、4G模组AT指令的由来：底层框架沿用40年前的Hayes标准，上层功能适配现代物联网场景。

8.3 AT指令核心技术架构（亘古不变的底层规则）

无论老式Modem还是现代物联网模组，AT指令的底层交互逻辑完全一致，这也是其生命力极强的核心原因：

1. 双模式互斥机制（核心灵魂）

设备永久存在两种串口工作模式，无法同时共存：

• AT命令模式：串口接收文本，交由AT解析器，用于配置参数、查询状态

• 数据透传模式：关闭AT解析，串口与网络链路直通，纯数据搬运

该机制正是前文串口透传模块模式切换的原始理论来源。

2. 固定交互格式

• 指令格式：AT+命令=参数

• 标准应答：成功 OK、失败 ERROR、状态返回对应数据

• 通信方式：串口UART承载、一问一答、同步交互

3. 依赖UART、与物理电平无关

AT指令是链路层以上的控制协议，仅跑在UART异步串口上，不绑定RS232/RS485/TTL电平，只要设备有UART串口，即可适配AT指令交互。

8.4 AT指令三大技术延伸（行业全覆盖场景）

1. 蜂窝通信模组延伸（2G/4G/NB-IoT）

合宙、移远、广和通等4G模组，完全基于标准AT体系：通过AT指令实现拨号入网、APN配置、TCP连接、短信、网络心跳，是工业物联网无线通信的核心配置方式。

2. WiFi/以太网透传模组延伸

ESP8266、HLK、有人串口服务器等设备，剥离了传统拨号功能，保留AT核心框架，重点扩展串口-TCP透传、网络参数配置、分包控制能力，完全适配工控透传场景。

3. 设备固件通用配置延伸

大量单片机、传感器、网关设备，即便无通信功能，也会移植轻量AT指令框架，用于串口参数配置、设备校准、状态查询，成为嵌入式设备通用调试配置方案。

8.5 标准AT指令 vs 厂商自定义AT指令（关键区别）

1. 标准通用AT（3GPP官方）

全网通用、跨厂商兼容，主要用于通信基础能力：信号查询、网络注册、模组重启、版本查询。

2. 厂商自定义AT（透传模块专属）

无统一标准，各厂商指令不互通，是适配透传场景的扩展指令，比如：

• 波特率配置、打包超时设置

• 透传模式开关、断线重连参数

• TCP服务端/客户端模式切换

这也是不同品牌透传模块AT指令不能通用的核心原因。

8.6 行业核心误区纠正（AT指令高频问题）

• 误区1：AT指令是网络协议 正解：AT是串口配置协议，网络只是它的配置对象，本身不传输业务数据。

• 误区2：透传模式可以识别AT指令 正解：透传模式关闭AT解析器，所有字符都是业务数据，必须退出透传才可配置。

• 误区3：AT指令依赖RS232/RS485 正解：AT只依赖UART，TTL串口设备同样可以使用AT指令。

• 误区4：所有模块AT指令通用 正解：基础指令通用，透传、分包、自定义参数指令各厂商不兼容。

8.7 AT指令为何沿用40年不被淘汰？（核心价值）

1. 极简轻量化：纯文本、无复杂帧结构，MCU极低算力即可解析，适配所有低端嵌入式设备；

2. 硬件通用性强：仅依托UART串口，无需额外硬件，适配所有工控、物联网模组；

3. 人机友好：文本指令直观，调试简单，无需专用上位机；

4. 可扩展极强：原生框架不变，可按需扩展WiFi、4G、MQTT、透传等自定义功能。

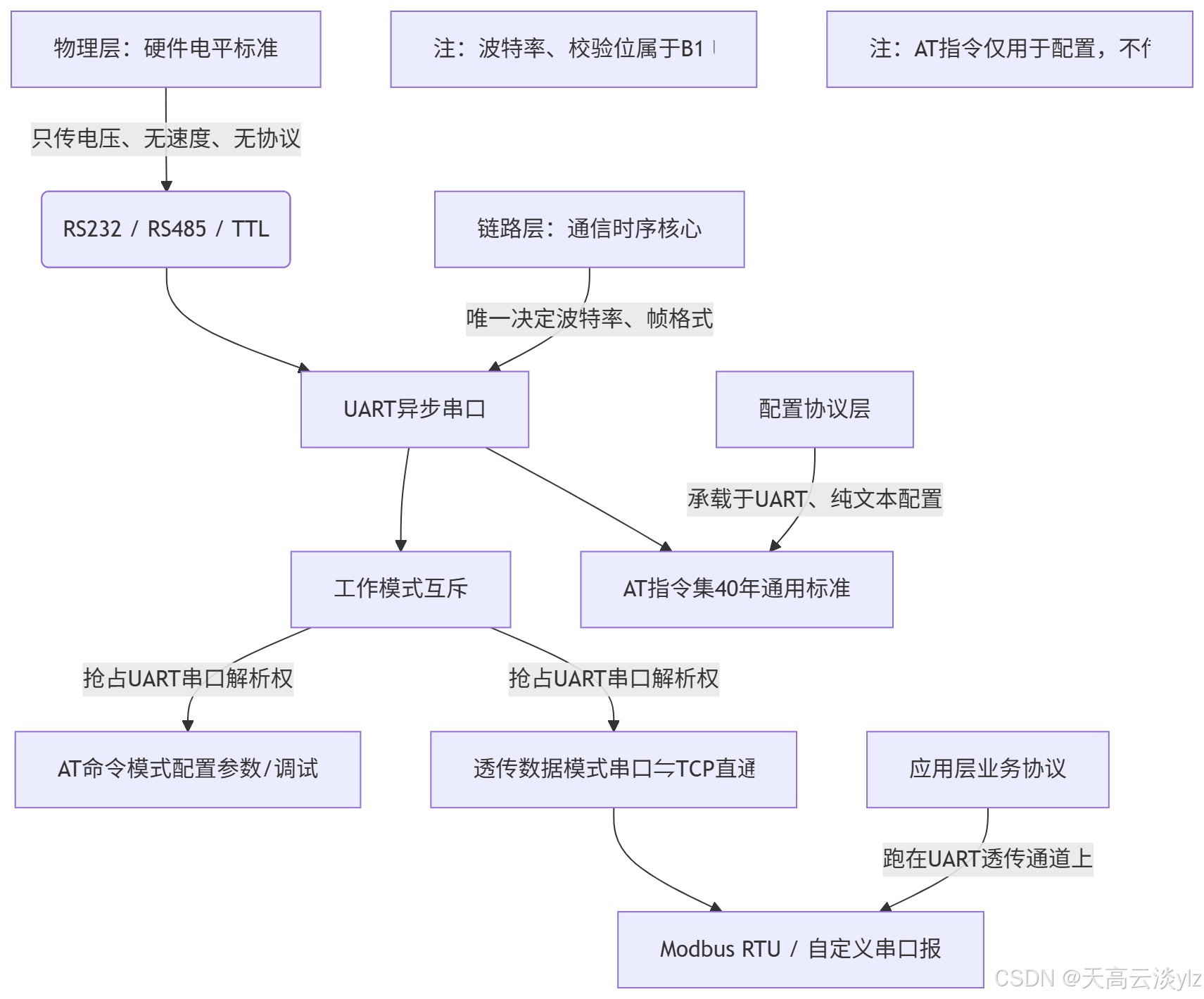

八、终极串联：全文技术体系闭环（串口+AT+透传）

AT指令（配置层） → 配置UART波特率、网络参数、打包规则、模式切换

UART串口（链路层） → 依托串口中断收发字节，缓冲区缓存数据

电平标准（物理层） → TTL/RS232/RS485承载UART信号

透传模式（工作层） → 关闭AT解析，实现串口与TCP网络双向直通

应用层协议 → Modbus、自定义报文在透传通道中无损传输

1. RS232/RS485是物理电平标准，无波特率、无通信时序

2. 波特率、帧格式是UART异步串口专属参数，所有串口通信必须统一配置

3. Modbus RTU是应用层协议，和波特率、硬件电平无绑定关系

4. 普通RS232软件无波特率设置，是参数写死/底层配置，非自动协商

5. 串口中断是串口数据接收的底层入口，是透传模块的核心基础

6. AT模式、透传模式互斥，抢夺串口解析权，可硬件/软件切换

7. TCP粘包由模块串口打包策略决定，可通过AT指令优化解决
