错料一次报废几万？RFID+工业物联网如何堵住3C制造的"隐形漏洞"

摘要：精密离散生产、几百道工序、上千种物料盘——3C电子制造最头疼的"分不清、摸不准"，正被RFID和工业物联网用一套务实方案逐一破解。

你手里那台手机，从一块裸板到整机出厂，要经历几百道工序。

在3C电子工厂（计算机、通信、消费电子，比如手机、笔记本、平板、智能手表），这种"精密离散制造"天生就难管：工序多、精度高、产品迭代快。真正让工厂管理者头疼的，往往不是设备够不够先进，而是——东西太多、太像、流转太快，“分不清、摸不准”。

一条SMT产线上，上千种外观相似的物料盘；多种产品混线生产，换产频繁；几千种物料，外加上千个送料器、钢网、治具、周转托盘……传统靠人工点数、扫码、记纸质单的方式，一旦节奏拉起来，错料、漏检、追溯难就接踵而至。

本文要讲的，是一套用 RFID + 工业物联网给工厂"装上眼睛" 的方案。它不推翻现有系统，而是把物理现场和管理系统连起来，把"人记经验"升级为"数据驱动"。

一、3C制造的"坎"：为什么传统管理总在出错

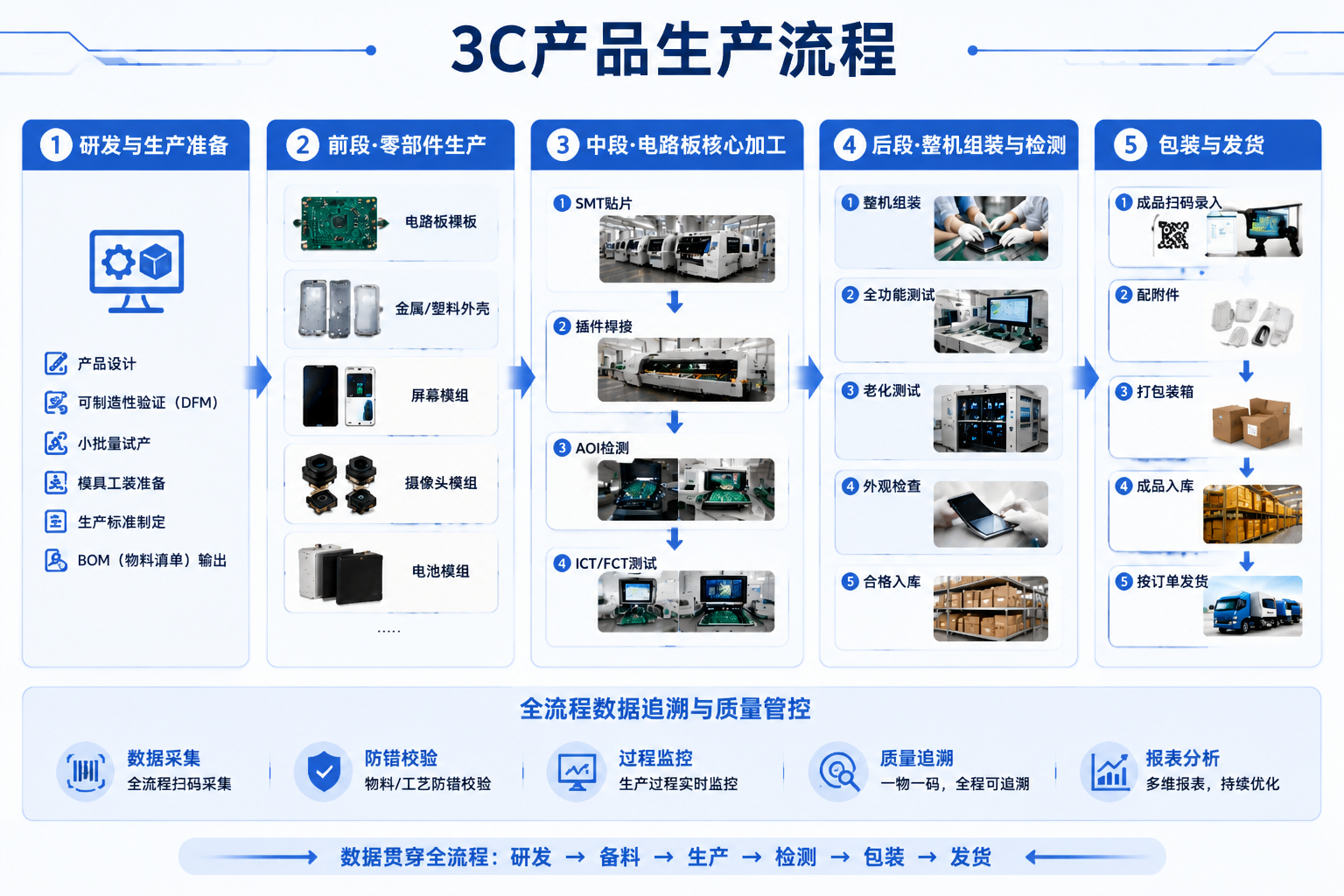

3C产品属于典型的精密离散生产，一台成品从头到尾要经过几百道工序。整个生产大致分五个阶段，环环相扣：

在这里插入图片描述

研发与生产准备：完成产品设计、验证可制造性、小批量试产，备好模具工装与生产标准，输出完整BOM（物料清单）。
前段·零部件生产：电路板裸板、金属/塑料外壳，以及屏幕、摄像头、电池等核心组件。
中段·电路板核心加工：把元器件贴装到电路板（SMT贴片）、插件焊接，再测试电路板功能——这是实现电子功能的核心环节。
后段·整机组装与检测：把电路板、外壳、模组组装成整机，做全功能测试、老化测试和外观检查，提前筛出不良品。
包装与发货：成品扫码录入、配附件打包装箱，入库后按订单发往各地。

流程长不可怕，可怕的是下面这四个环节——它们直接决定质量和效率，也是传统管理最容易**“翻车”**的地方：

SMT贴片环节：整条产线的核心，要贴装极细小的电子元件。产线上上千种外观相似的物料盘，全靠人工核对极易拿错，错一次就是整批电路板报废，损失惊人。
全流程质量检测：从锡膏检查、外观光学检测到整机防水、老化测试，检测点遍布全线。难点在于如何把各处的检测数据，精准对应到具体产品与物料批次，形成完整质量记录。
柔性组装产线：多种产品混线、频繁换产。换产时如何保证对应工位用对了治具、物料和作业指导，是防错的关键。
物料与线边物流：几千种物料，加上送料器、治具、托盘等工装。传统靠人工点数、扫码、记单据，流转一快就容易出错，效率也跟不上。

我们的思路其实很简单：用RFID和工业物联网做工厂的"眼睛"和"神经"，把物理现场和IT系统连起来，补上"分不清、摸不准"这块短板。这是补充升级，不是推倒重建。

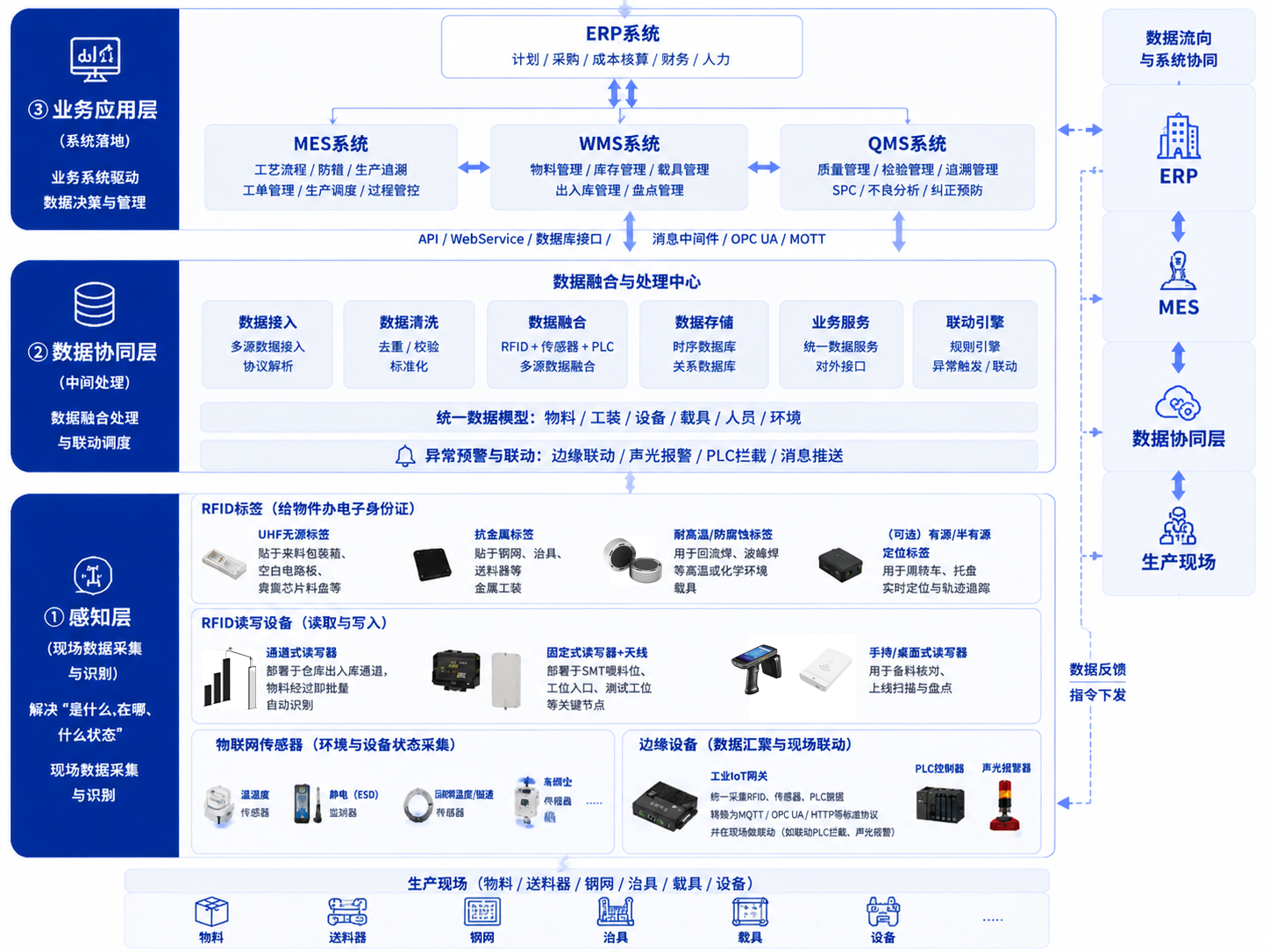

二、方案总览：三层架构，从硬件到决策闭环

整套方案由三层组成，从现场采集、边缘处理，到上层业务应用，层层衔接。核心是把"物理物件"变成"可识别、可追踪的数据"。

在这里插入图片描述

1. 感知层：RFID与IoT融合感知

通过UHF RFID标签、抗金属标签、耐高温标签及有源定位标签，为来料包装箱、空白电路板、芯片料盘、钢网、治具、送料器和周转载具建立唯一数字身份。同时部署温湿度、静电（ESD）、回流焊温度/链速、车间粉尘等传感器，实时采集设备运行及生产环境数据，实现生产对象身份、位置和状态的统一管理。

2. 数据协同层：数据采集、融合与现场联动

通过RFID读写设备（通道式、固定式、手持/桌面式）和工业IoT网关，统一采集RFID、传感器及PLC数据。系统将物件身份信息与传感器状态数据融合，形成“什么物件、什么状态、什么时间、在什么位置”的完整记录，并构建统一的物料、工装、设备、载具、人员、环境数据模型。当出现物料不匹配、设备异常或环境超限时，系统可联动PLC、声光报警设备或生产工位，执行提醒、拦截或停线处理，实现现场即时响应。

3. 业务应用层：企业系统互联与数据闭环

方案可通过API、数据库接口或工业协议，与MES、ERP、WMS、QMS及PLC系统对接。通过工单、BOM、库存、设备和质量数据实时交互，形成生产、仓储、质量和设备管理的数据闭环，减少信息孤岛

三、RFID防错逻辑

在这里插入图片描述

场景1 · 来料检验与仓库管理

管理对象：来料整箱、贵重芯片料盘、空白电路板

标签部署：来料检验合格后，整箱贴UHF标签、贵重芯片料盘贴UHF/抗金属标签，写入物料编号、批次、检验结果。

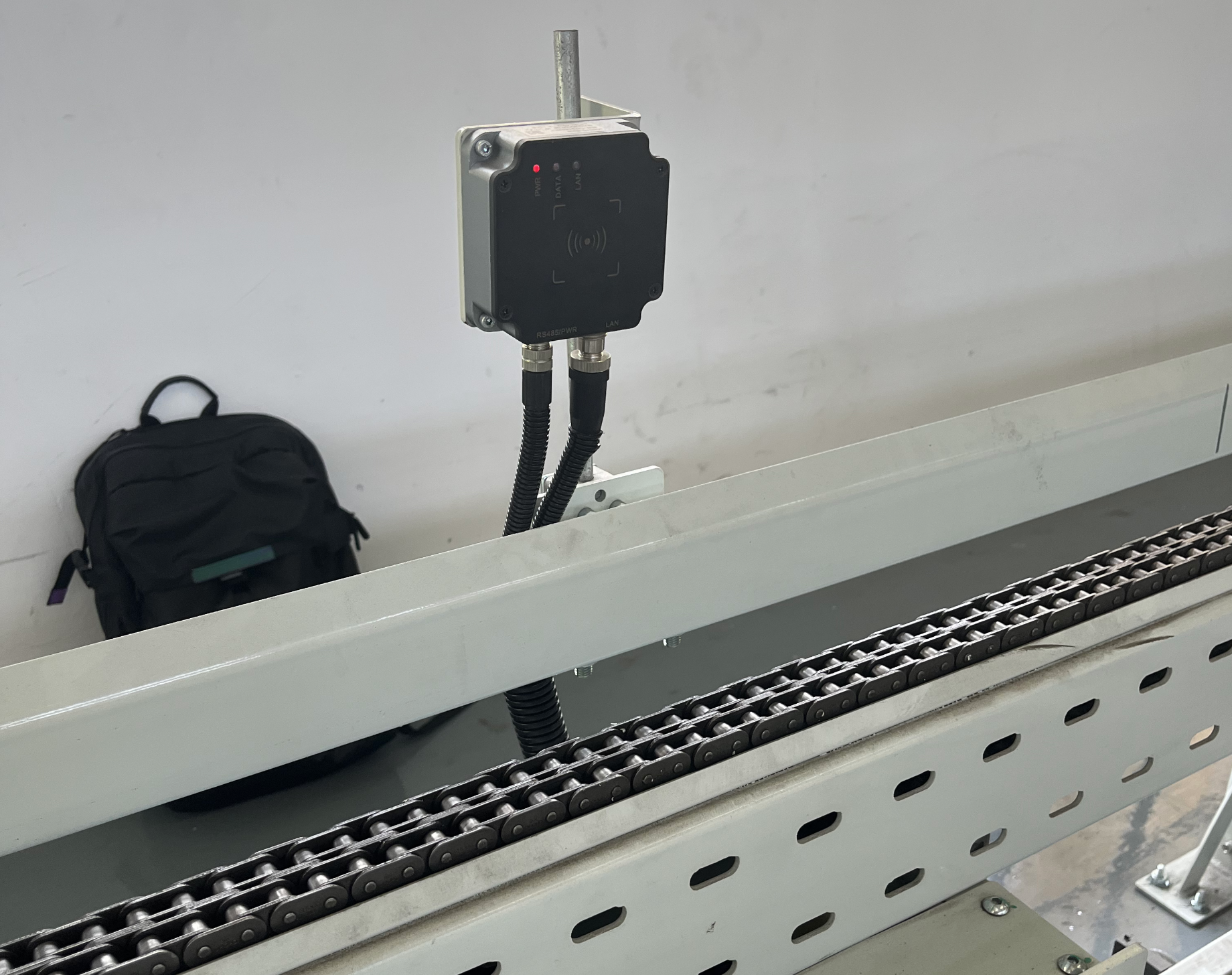

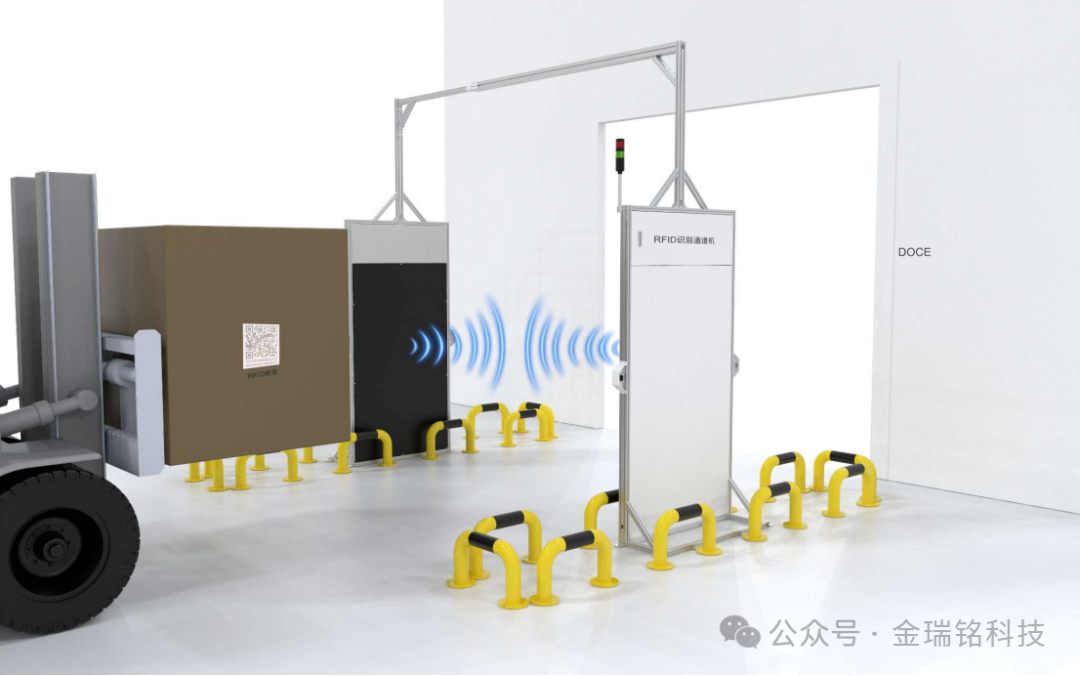

读写器部署：仓库出入口装通道式读写器，物料经过自动识别并同步接入系统（WMS、MES等业务系统）、自动记录库位；收货/上架工位配手持机/桌面式读写器完成写标。
传感器部署：库房内部署温湿度 + ESD监测传感器，保证芯片、电路板等敏感物料处于合适环境，超标即自动报警。
优化后效果：找料不再翻记录，敏感物料环境可控，账物一致。

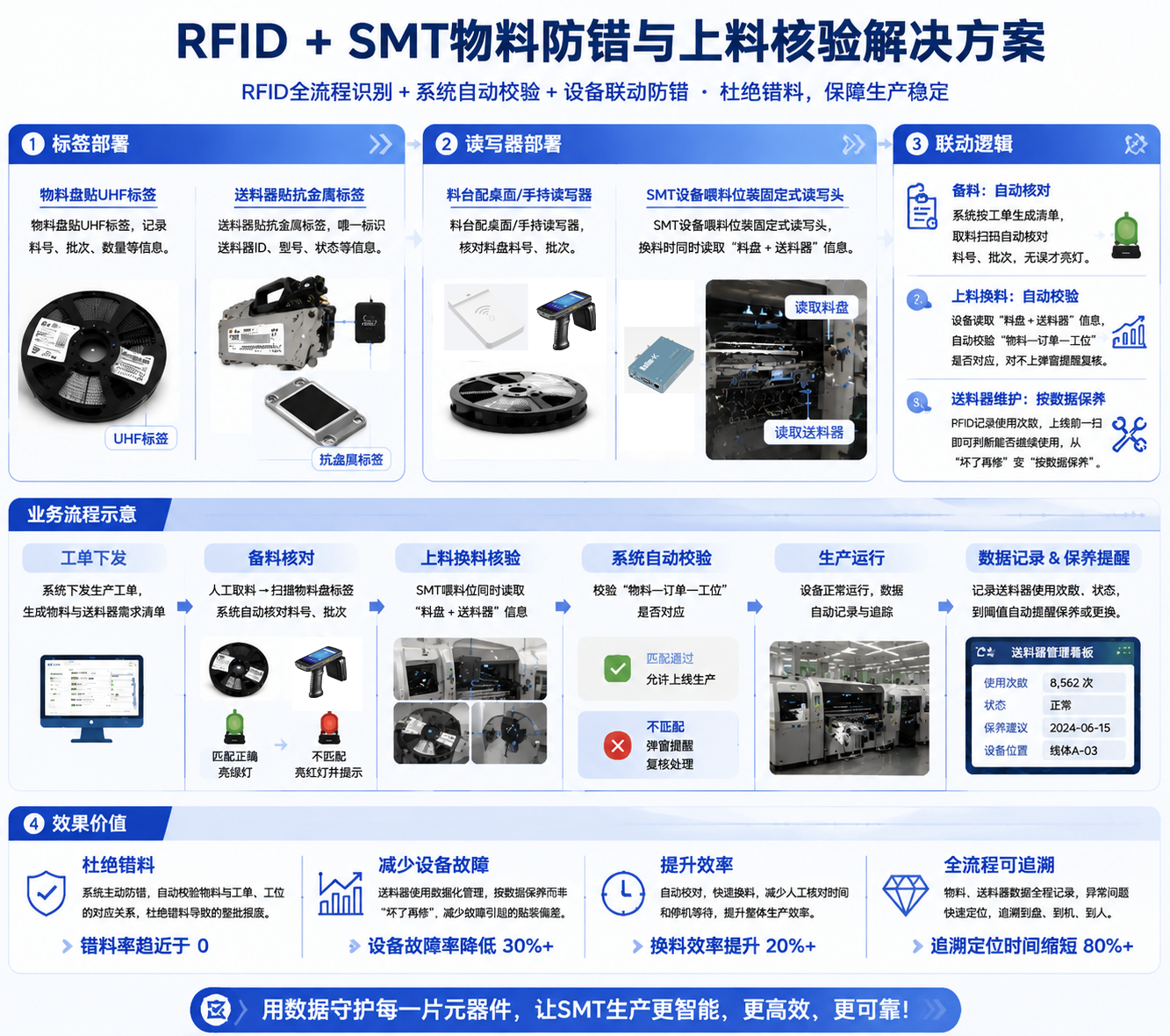

场景2 · 备料与SMT上料防错

管理对象：SMT物料盘、送料器（Feeder）

标签部署：物料盘/治具贴UHF标签，送料器贴抗金属标签。
读写器部署：料台配桌面/手持读写器核对料盘料号批次；SMT设备喂料位装固定式读写头，换料时同时读取"料盘 + 送料器"信息。
联动逻辑：
- 备料：系统按工单生成清单，取料扫盘自动核对料号、批次，无误才亮灯。
- 上料换料：设备读两者，自动校验"物料—订单—工位"是否对应，对不上弹窗提醒复核。
- 送料器维护：RFID记录使用次数，上线前一扫即判断能否继续使用，从"坏了再修"变"按数据保养"。
效果：杜绝错料导致的整批报废，减少送料器故障引起的贴装偏差。

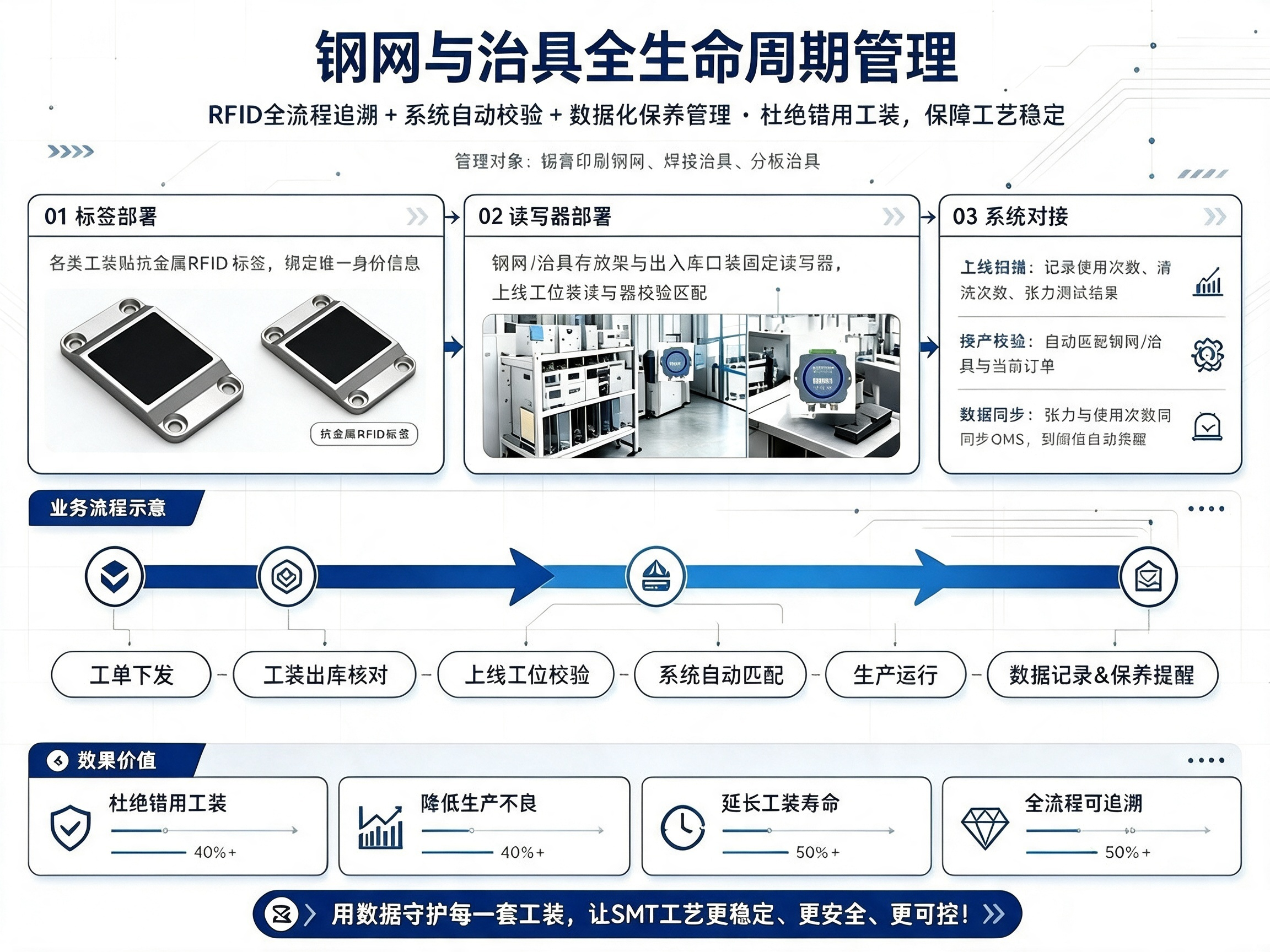

场景3 · 钢网与治具全生命周期管理

管理对象：锡膏印刷钢网、焊接治具、分板治具

标签部署：各类工装贴抗金属RFID标签。
读写器部署：钢网/治具存放架与出入库口装固定读写器，上线工位装读写器校验匹配。
系统对接：上线扫描记录使用次数、清洗次数、张力测试结果；换产时自动校验钢网/治具与当前订单是否匹配，避免用错造成大批量印刷不良甚至压坏板；张力数据、使用次数同步QMS，到阈值自动提醒工程师。
效果：工装"按数据保养"，工艺稳定，杜绝错用工装。

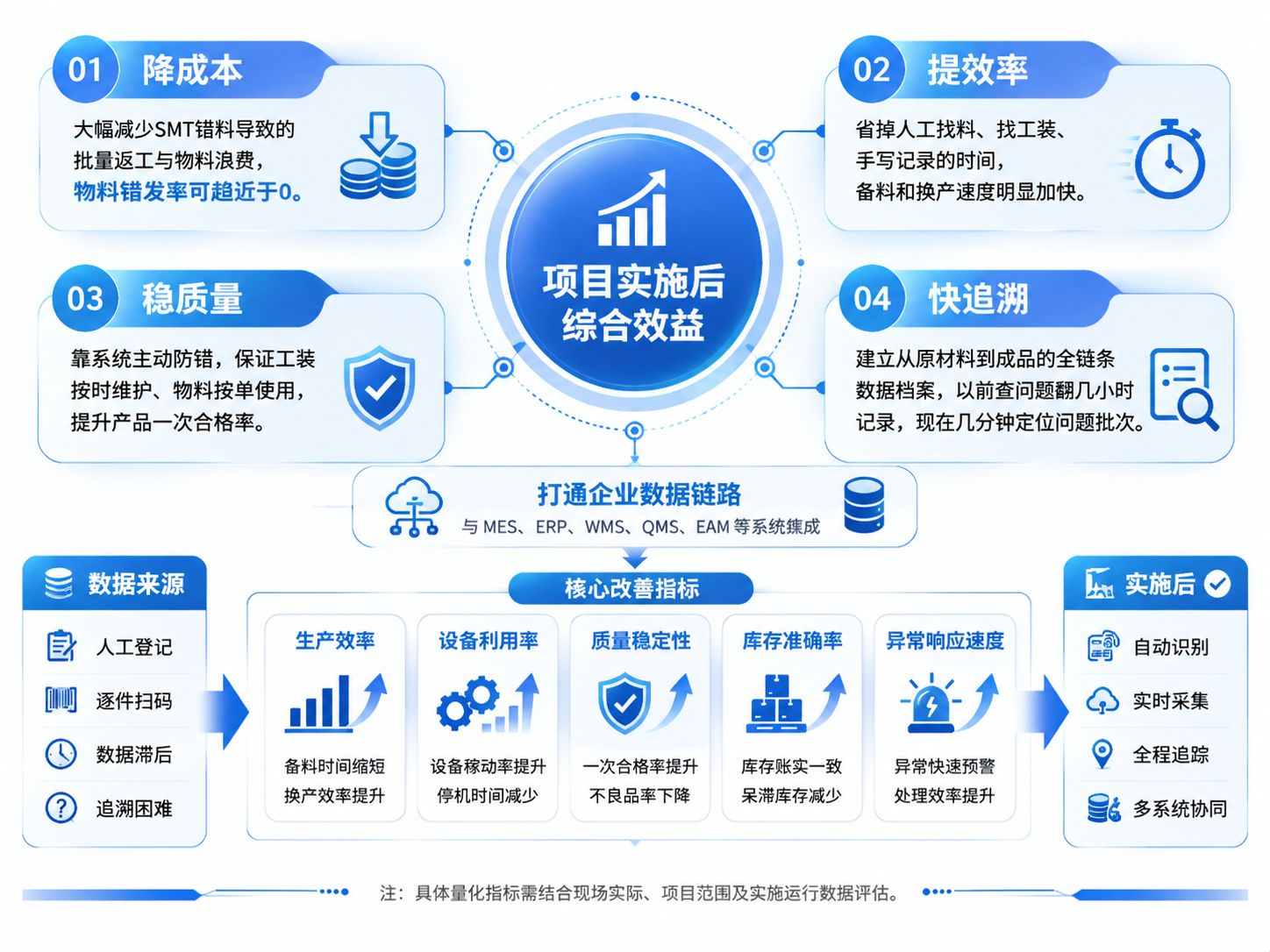

四、这套方案值不值？四个维度算笔账

在这里插入图片描述

降成本：通过SMT上料防错和工装匹配校验，有效减少错料、错用工装导致的批量返工与物料报废。物料错发率可显著降低，具体幅度视实施范围而定。
提效率：物料与工装扫码核对、数据自动采集，减少人工找料、找工装和手工记录时间。备料和换产效率明显提升，仓储出入库速度加快。
稳质量：RFID与MES/QMS协同，实现工装到期预警和物料按单校验，靠系统主动防错。工装按时维护、物料正确使用，有效保障工艺稳定性和产品一次合格率。
快追溯：打通RFID、IoT平台与MES、WMS、QMS等系统的数据链路，建立从原材料到成品的全链条追溯档案。减少信息孤岛，质量问题定位从数小时缩短至分钟级，异常响应更及时。
