本文针对VirtualBox底层运行机制、启动规范、硬件模拟相关内容进行整理总结。
物理层 ──→ 固件层 ──→ 安全层 ──→ 存储层 ──→ 外设层 ──→ 排查层
  │                      │                    │                   │                  │                     │
Hyper-V      Legacy              TPM              MBR               VBoxVGA         VBox.log
冲突          BIOS/UEFI         vTPM            GPT                VBoxSVGA       VBoxHardening.log
                       OVMF          Secure                                  VMSVGA
                                             Boot

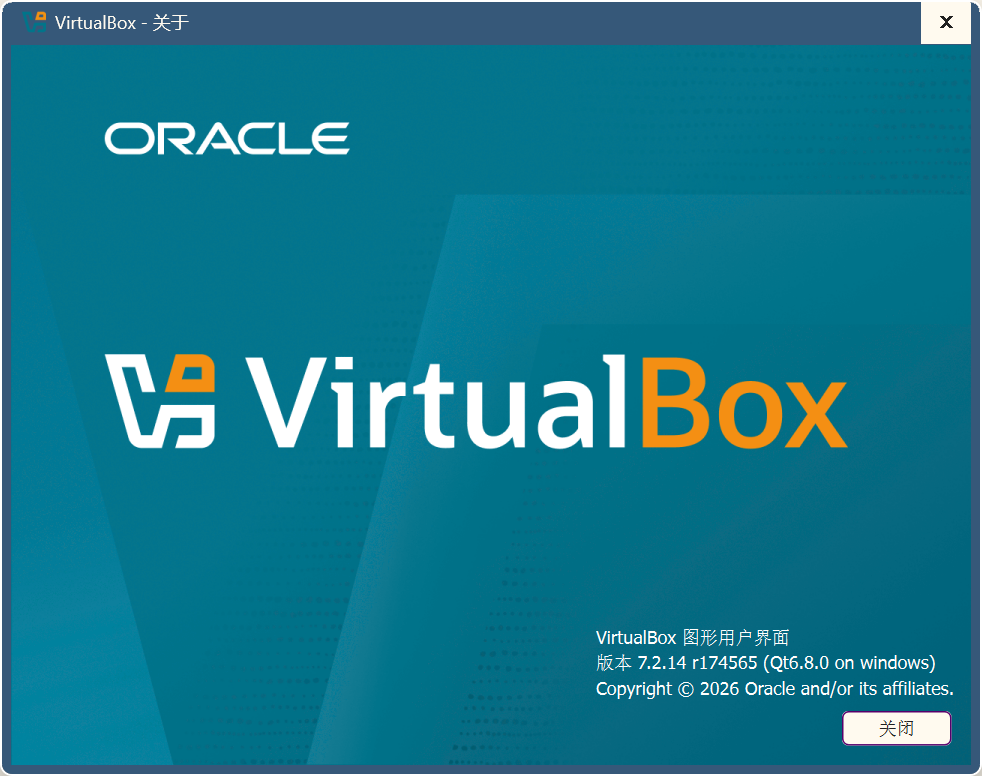

图：版本信息7.2.14

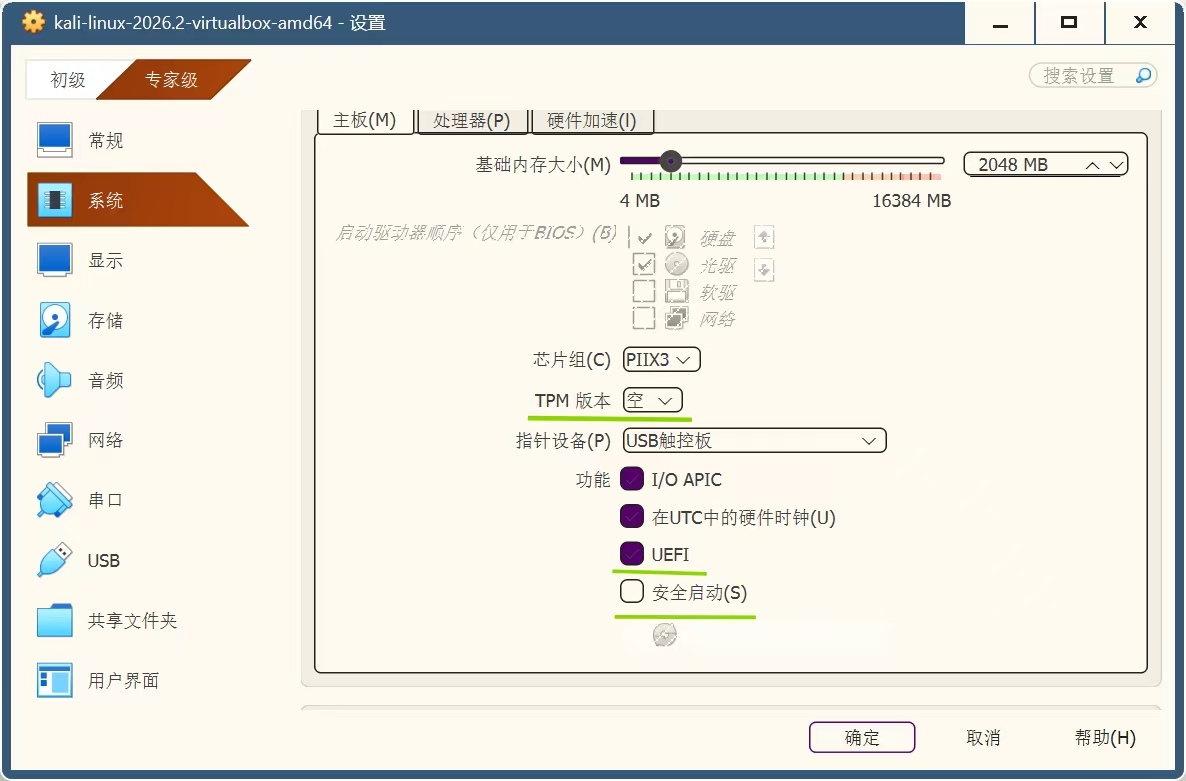

一、TPM 2.0 与 vTPM 核心原理

1、TPM 2.0（可信平台模块2.0）
相当于电脑一块独立安全硬件，独立于CPU运行，分为实体硬件芯片，或是软件模拟的虚拟版本。
功能：
安全存放密钥、数字证书，这块存储区域不容易被操作系统恶意程序篡改；
开机时校验系统启动文件完整性，搭建安全的启动链路；
依靠硬件信任机制，防范Rootkit这类底层恶意程序；
支撑Windows Hello人脸识别、BitLocker硬盘加密功能。

微软将TPM 2.0定为Win11运行条件，安装系统时会检测该模块，确保设备拥有安全启动基础。

2、vTPM（虚拟TPM）
物理主板搭载实体TPM芯片，虚拟机无物理硬件，VirtualBox通过软件模拟实现vTPM，用于满足Win11的硬件检测要求。

3、程序层级区分
普通木马
运行于操作系统应用层，进程可在任务管理器检索，能够手动终止，常规安全软件可识别处置。

Rootkit（根工具恶意程序）
运行于操作系统内核或启动层级，可以实现进程、文件、注册表信息隐藏，能够欺骗操作系统，常规安全软件难以检测。
分类：
内核Rootkit：入侵操作系统内核；
引导型Rootkit（Bootkit）：感染磁盘引导程序，在操作系统加载前执行。

TPM与安全启动机制，主要用于防范引导层级的Rootkit恶意程序。


 二、启动规范：Legacy BIOS 与 UEFI
 1、Legacy BIOS（传统启动模式）
通常搭配MBR分区格式。
不存在启动签名校验机制，启动链路存在被引导类恶意程序劫持风险，Win11不再支持该启动组合。

MBR：主引导记录 Master Boot Record。

2、UEFI（新式固件启动规范）
现代计算机启动协议，常搭配GPT分区格式。支持大容量存储设备，搭载图形固件界面。
虚拟机环境依靠OVMF组件实现UEFI功能。

OVMF（Open Virtual Machine Firmware）：虚拟机UEFI固件。
实体计算机主板原生搭载UEFI固件，VirtualBox借助OVMF模拟对应固件。
功能：完成虚拟机硬件初始化、引导镜像或虚拟磁盘、执行Secure Boot校验流程。


 三、磁盘分区格式 MBR / GPT

1、MBR
适配Legacy BIOS启动；最大支持2TB磁盘；最多创建4个主分区，无法用于Win11安装。

2、GPT
适配UEFI/OVMF启动；支持2TB以上大容量磁盘；内置分区校验机制；兼容Secure Boot；独立划分EFI引导分区。
适配关系：OVMF（虚拟机UEFI固件）与GPT分区格式配套使用。


 四、Secure Boot（安全启动）
 Secure Boot为UEFI内置功能。
在系统启动前校验引导文件、驱动程序数字签名，阻止未签名程序加载，抵御引导型恶意程序。
宿主机主板Secure Boot与虚拟机Secure Boot相互独立，配置状态互不影响。

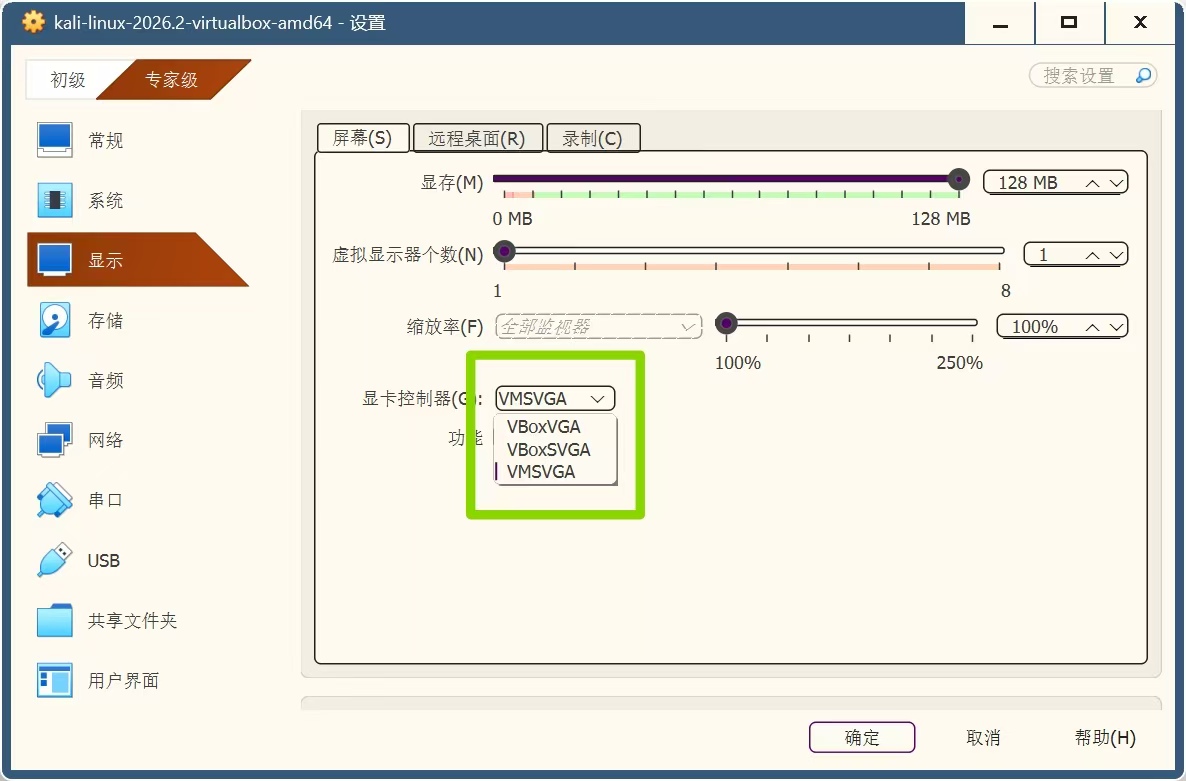

五、VirtualBox 图形控制器

1. VBoxVGA
早期VirtualBox原生图形控制器

2. VBoxSVGA
VirtualBox新一代原生图形适配器。
安装增强工具后，支持自适应分辨率、无缝模式、窗口缩放等完整交互功能。

3. VMSVGA
兼容型显卡，模拟VMware图形硬件标准。
操作系统安装阶段兼容性更强，适合尚未安装增强工具时使用。

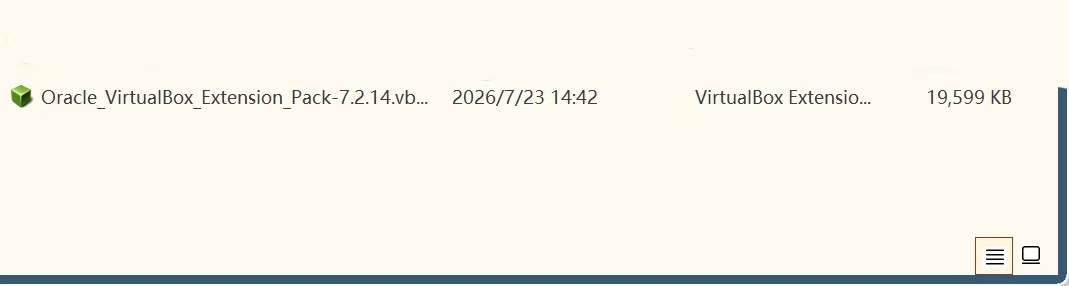

六、扩展包 Extension Pack
扩展包版本必须与VirtualBox主程序版本保持一致。
组件提供vTPM模拟、USB设备直通等虚拟硬件支撑，版本不一致会引发各类功能异常。


七、Hyper-V 与内存完整性
 Hyper-V为Windows系统内置虚拟化组件。启用后会占用虚拟化底层驱动资源，引发虚拟机运行异常。

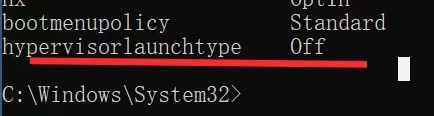

管理员CMD执行关闭命令：
 bcdedit /set hypervisorlaunchtype off

同时在Windows安全中心设备安全性设置内关闭内存完整性，修改完成后重启系统生效。

备注：仅执行上述命令不足以彻底释放虚拟化资源。Windows存在多项依托同一底层Hypervisor框架的功能，即便Hyper-V主功能关闭，相关组件仍可能持续占用硬件虚拟化能力。
相关组件包含虚拟机平台、Windows虚拟机监控程序平台、Windows沙盒、WSL2，以及基于虚拟化的安全性机制。上述功能启用时，系统会加载虚拟化内核模块，与VirtualBox产生资源抢占冲突。

验证方式，运行 msinfo32 ，若信息内提示检测到虚拟机监控程序，代表底层虚拟化框架仍处于运行状态。

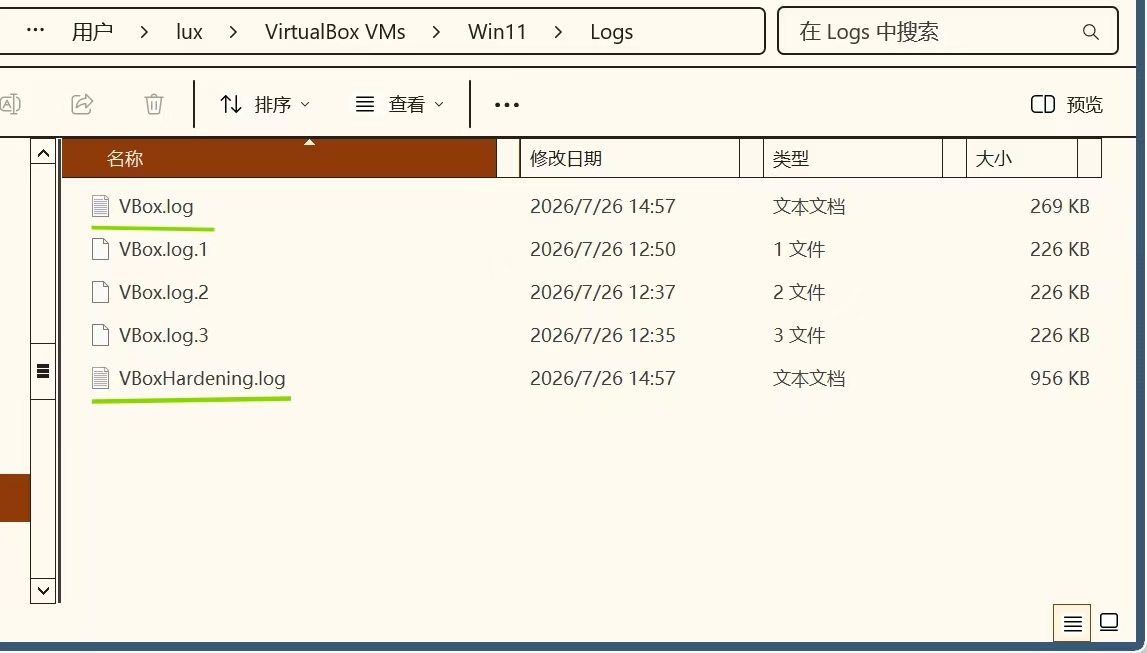

八、虚拟机日志排查机制
 日志文件是故障定位的有效依据，参考优先级
 1. VBox.log：记录虚拟机硬件初始化、显卡、TPM、启动流程相关信息。2. VBoxHardening.log：记录宿主机层面冲突信息，包含虚拟化抢占、安全软件拦截等问题。

虚拟机无法启动或蓝屏 → 先看  VBox.log ，搜  VERR_  或  Error
VirtualBox 本身报错（如"无法为虚拟机打开新任务"）→ 先看  VBoxHardening.log
性能异常（卡顿、CPU 占用高）→  msinfo32  确认 hypervisor 是否仍在运行


九、补充：
 虚拟机所有硬件均为软件模拟设备，不能直接套用物理计算机的运行逻辑。
快照功能可以保存虚拟机状态，长期频繁创建快照会增加虚拟磁盘碎片化概率。
开展实验优先使用隔离虚拟环境，不直接在公共局域网进行测试。
