《CPO时代来临，光芯片封装正在寻找下一代精密定位方案》

——AI高速计算背后的纳米级光学制造挑战

---

AI算力的下一场竞争，正在从芯片内部转向“芯片之间”

过去几年，人工智能的发展围绕一个核心展开：

计算能力。

更强的GPU。

更大的算力集群。

更复杂的大模型。

但是，当AI模型规模不断扩大，一个新的瓶颈正在出现：

GPU计算速度越来越快，但是数据传输速度正在成为新的限制。

---

一台AI服务器内部，并不是只有一颗GPU工作。

大型训练集群可能包含：

• 数千颗GPU
• 高速交换网络
• 海量数据传输链路

这些GPU之间需要不断交换数据。

如果通信速度跟不上：

GPU计算能力无法完全释放。

---

因此，未来AI基础设施竞争，不只是：

“谁拥有更强的计算芯片。”

还包括：

“谁能够让计算芯片之间的数据流动更快。”

---

这也是为什么：

800G光模块。

1.6T光模块。

硅光技术。

CPO（Co-Packaged Optics，共封装光学）。

正在成为下一代数据中心的重要方向。

---

一、为什么传统光模块正在面临新的挑战？

目前数据中心主要采用：

GPU

↓

电连接

↓

光模块

↓

光纤

这种方式已经支撑了多年高速通信。

但是随着AI算力提升，问题逐渐出现。

---

1. 电互连损耗增加

高速数据传输依赖高速SerDes（串行器/解串器）。

随着速率提高：

信号损耗。

功耗。

散热压力。

都会增加。

---

2. 芯片之间距离成为限制

过去：

GPU和光模块之间还有一定距离。

电信号需要经过：

封装。

PCB。

连接器。

距离越长：

损耗越明显。

---

3. 数据中心功耗压力增加

AI服务器本身已经消耗大量电力。

如果通信部分功耗持续增加：

整体效率会下降。

---

因此产业开始寻找新的方案：

让光离芯片更近。

---

二、CPO到底改变了什么？

CPO：

Co-Packaged Optics。

中文：

共封装光学。

简单理解：

传统方案：

芯片负责计算，光模块负责通信，两者分开。

CPO方案：

光通信芯片直接靠近计算芯片，减少电信号传输距离。

---

传统结构：

GPU芯片

↓

PCB电连接

↓

光模块

↓

光纤

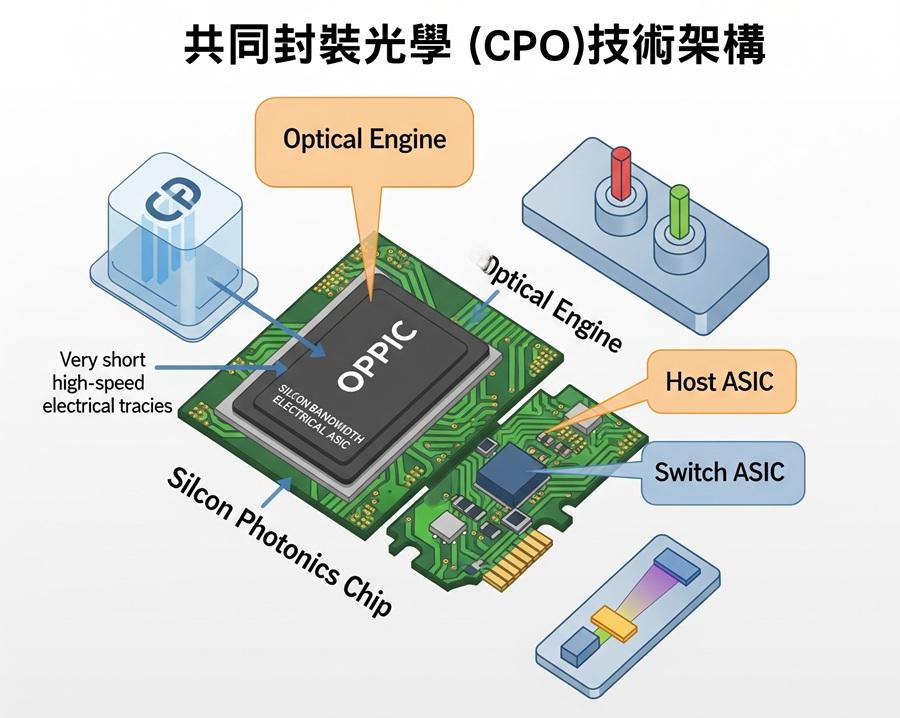

CPO结构：

GPU

↓

光引擎

↓

光芯片

↓

光纤

---

核心变化：

不是简单把光模块缩小。

而是：

把光通信能力进一步集成到计算系统内部。

---

三、CPO最大的制造难点：如何让光精准连接？

很多人认为：

CPO最大的难点是：

芯片设计。

其实制造过程中，还有一个非常关键的问题：

光如何准确进入光波导和光纤？

---

原因是：

光不像电信号。

它对位置误差非常敏感。

---

例如：

单模光纤纤芯直径约：

9μm。

光真正传播的区域非常小。

---

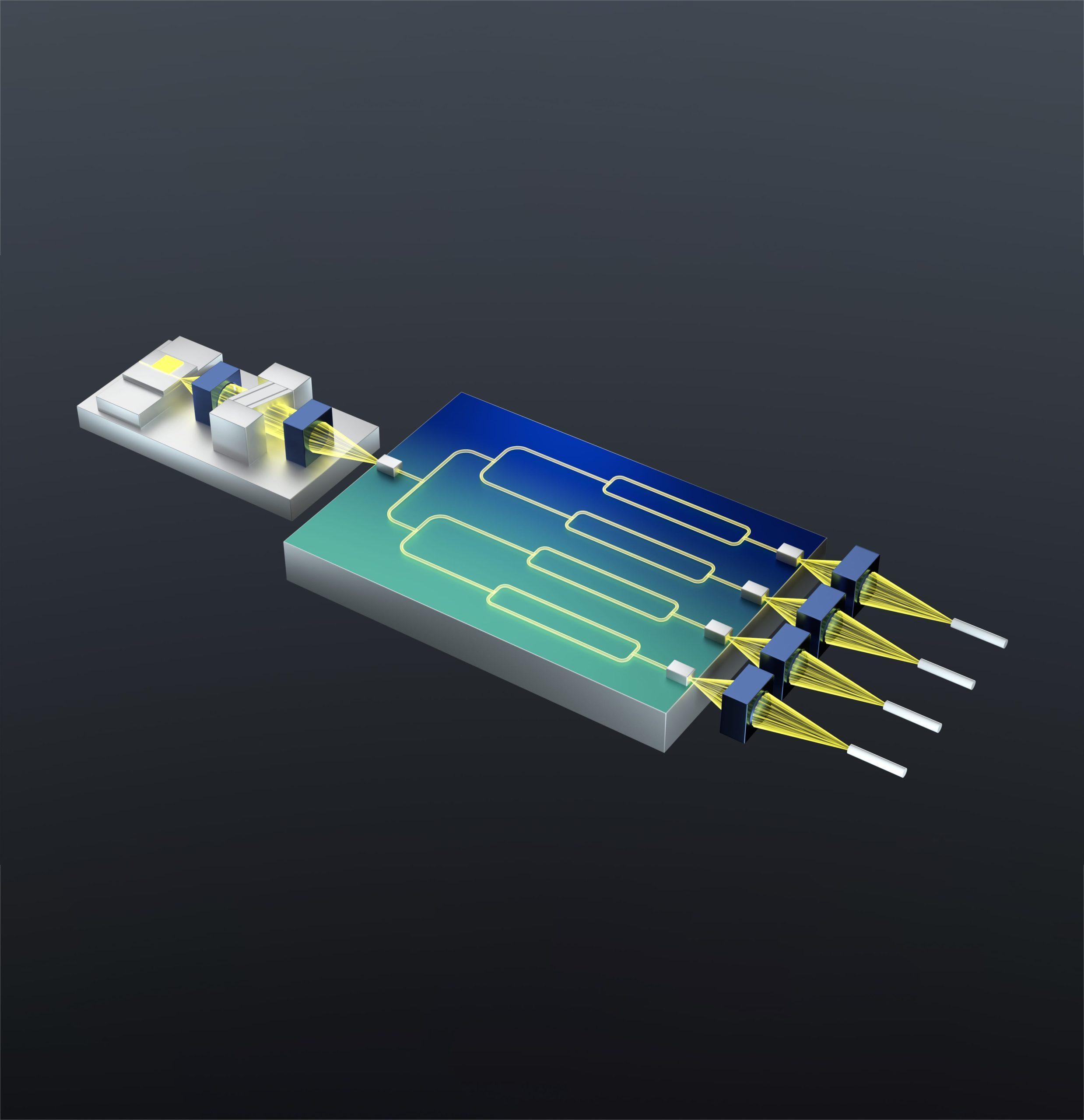

如果：

光芯片。

光波导。

光纤。

之间存在微小偏移。

结果可能导致：

• 光耦合效率下降
• 插入损耗增加
• 信号质量降低

---

因此CPO制造需要：

光学主动对准技术（Active Alignment）

---

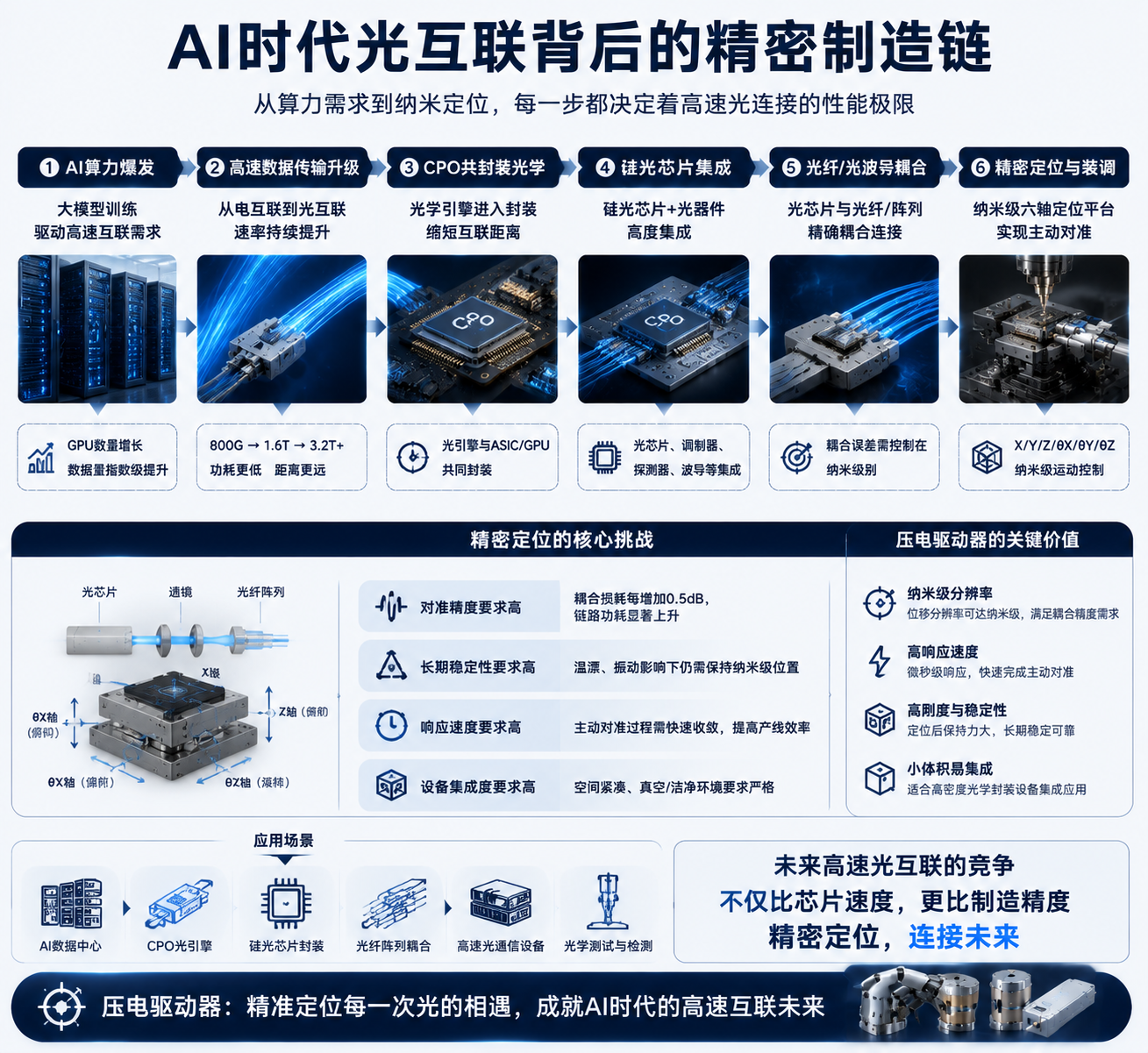

四、光芯片封装为什么需要纳米级定位？

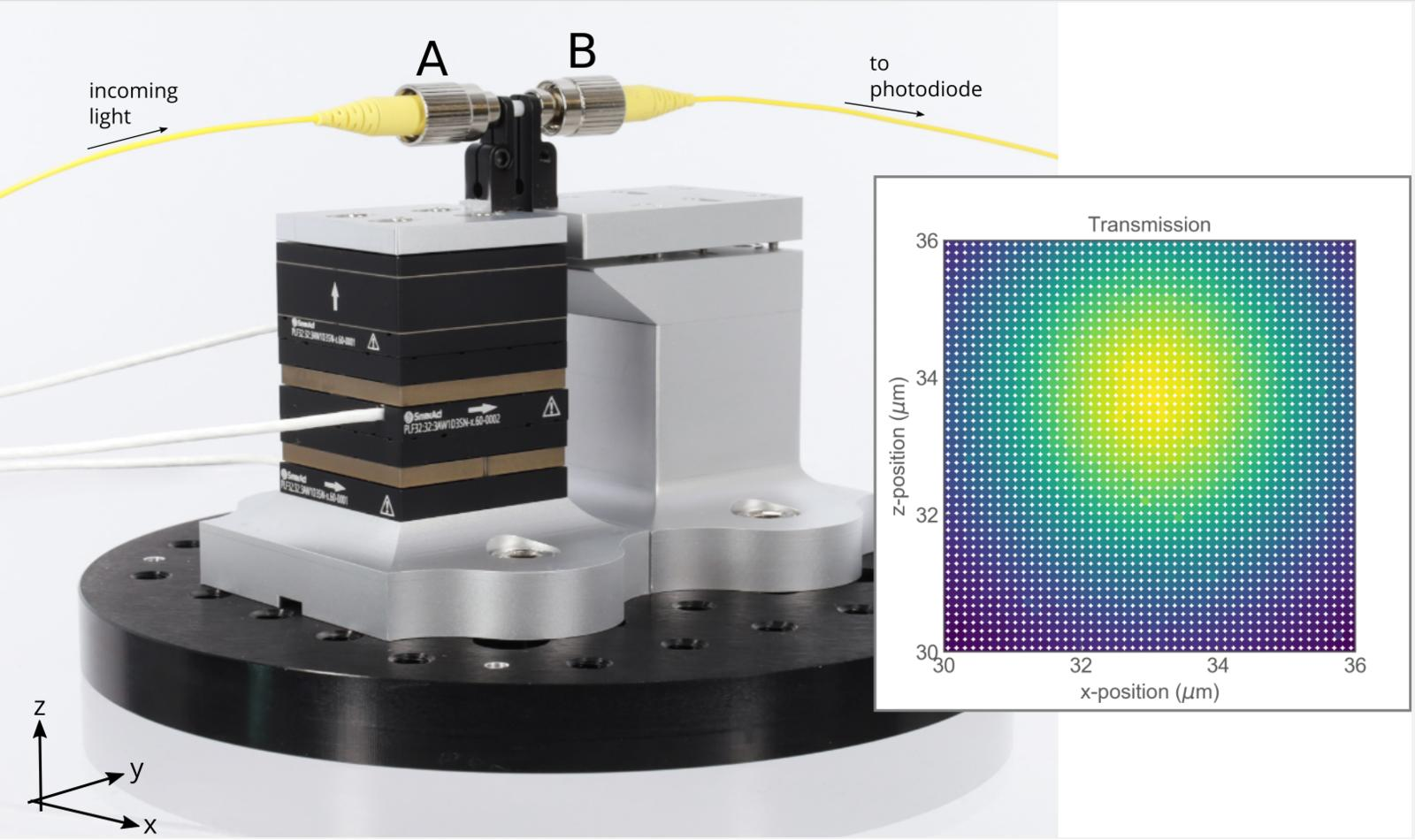

主动对准过程通常包括：

光源发射信号。

调整光纤或者光芯片位置。

实时检测光功率。

寻找最佳耦合位置。

---

这个过程类似：

调整两个望远镜，让光轴完全重合。

---

但是工业设备要求更高。

需要同时控制：

X方向。

Y方向。

Z方向。

角度。

---

这意味着：

运动范围可能只有：

几个微米。

但是控制精度需要：

纳米级。

---

这正是精密定位技术的核心场景。

---

五、为什么压电驱动器成为光学精密定位的重要方案？

在光芯片封装设备中，通常不是一种执行器解决全部问题。

更常见的是：

粗定位 + 精定位。

---

粗定位：

使用：

电机。

丝杆。

机械平台。

负责：

毫米级移动。

---

精定位：

使用：

压电驱动器。

负责：

微米到纳米级调整。

---

这种组合类似：

开车停车。

汽车负责快速到达停车位。

最后几厘米：

需要精准控制。

---

六、PZT压电驱动器在CPO中的技术优势

1. 高分辨率定位

压电陶瓷通过逆压电效应产生微小形变。

没有复杂机械传动结构。

因此可以实现：

高分辨率位移控制。

---

2. 高刚度保持能力

光芯片封装完成后：

位置稳定非常重要。

如果长期发生微小漂移：

会影响光学性能。

---

压电执行器具有较高刚度。

适合精密定位后的保持。

---

3. 快速响应能力

主动对准过程需要不断寻找最佳位置。

响应速度越快：

设备调试效率越高。

---

4. 小型化能力

CPO本身的发展方向：

就是更高集成度。

更小空间。

---

压电驱动器体积小。

适合集成到精密光机设备中。

---

七、CPO产业发展，会给压电带来什么机会？

根据LightCounting、Omdia等机构对于高速光通信市场的研究，AI数据中心正在推动800G、1.6T以及未来更高速率光互连的发展。

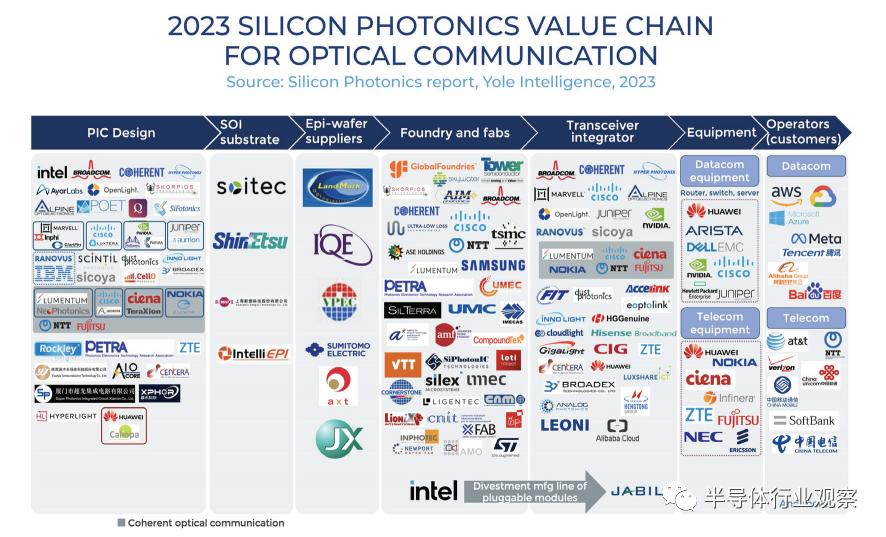

同时，Yole Intelligence长期跟踪硅光、光子集成和先进封装技术的发展趋势，指出光子集成对于高精度封装和测试设备提出了更高要求。

---

但是需要注意：

CPO并不意味着所有光模块都会马上采用压电。

压电真正有机会进入的环节，是：

对定位精度要求极高的制造和测试设备。

例如：

• 光芯片耦合设备
• 光纤阵列对准设备
• 精密光学测试平台
• 高端封装设备

---

我的判断：

未来高速光通信竞争，不只是比：

光芯片性能。

通信速率。

---

还会比：

谁能够更精准、更稳定地制造这些光学器件。

而精密运动能力，将成为其中的重要基础。

---

八、未来光通信制造中的“小器件竞争”

过去：

大家关注：

GPU。

交换芯片。

光模块。

未来：

随着系统集成程度提高，

越来越多竞争会转移到：

制造精度。

封装能力。

微运动控制。

---

一颗高速光芯片能够发挥多少性能，

不仅取决于芯片本身。

也取决于：

它能否被精准连接。

---

这也是压电驱动器的价值所在：

它并不是直接传输数据。

但它决定了：

数据传输链路能否达到极限性能。

---

目前我也持续关注压电驱动器在：

高速光通信、

硅光封装、

半导体设备、

精密定位系统

等方向的应用变化。

如果你也关注CPO、光芯片封装、主动对准设备或者精密执行器选型，欢迎交流。

很多时候，一个产业真正的突破，并不只来自最显眼的核心芯片，也来自那些隐藏在制造过程中的关键器件。

---
