石家庄光大远通电气有限公司学生公寓人走断电系统完整施工流程 + 核心注意事项

适用场景：高职/高校宿舍、公寓，雷达人体存在传感器+配电箱智能控电终端（4G物联网/RS485总线方案），PVC线管明敷/暗敷施工。

系统逻辑：雷达检测室内有无人员 → 信号传给公寓智能模块 → 达到预设无人延时，自动切断宿舍插座回路（照明、弱电常电保留）

一、前期现场勘察（施工第一步，决定后期会不会频繁误判）

1. 探测器点位勘察（重中之重）

- 优先位置：宿舍天花板居中吸顶安装；次选室内墙面对角壁挂（高度1.8～2.4m）

✅覆盖要求：探测扇形无遮挡，覆盖床铺、书桌全部区域

❌禁止点位：

① 正对电风扇、窗帘、衣柜推拉门（持续微动造成误判“有人”）

② 紧贴金属龙骨、金属吊顶、铁皮柜子（反射雷达波，干扰探测）

③ 靠近路由器、开关电源、4G物联网网关（高频电磁干扰雷达模组）

④ 卫生间门口、窗户玻璃正面（墙面反射产生虚信号）

2. 配电勘察

- 区分回路：明确常电回路（照明、校园WiFi、消防） 和受控插座回路（人走断电目标回路）

- 原有配电箱空间确认，能否加装智能控电终端/智能断路器

3. 管线路径规划

探测器到配电箱信号线独立布管，不和220V强电同管敷设；标记打孔、穿管走向，避开电线、水管。

二、标准施工流程

阶段1：管线敷设（PVC穿线管施工）

1. 弹线定位，打孔固定线管管卡（骑马卡/钉卡），横平竖直；

2. 强弱电严格分管！

- 220V交流电源线：PVC20线管单独敷设

- 雷达信号线（RVSP双绞屏蔽线 RS485）/雷达DC供电线：单独PVC16线管

严禁：强电线、雷达信号线穿入同一根线管！

3. 转弯使用弯头，线管接头涂胶牢固，管口加装护圈，防止割破线缆绝缘；

4. 线缆牵引，预留检修余量：雷达端预留30cm，配电箱内预留50cm；

5. 明装线管统一管卡间距：水平≤80cm，垂直≤100cm。

阶段2：设备安装

1. 断电作业！配电箱操作前拉闸，验电确认无电

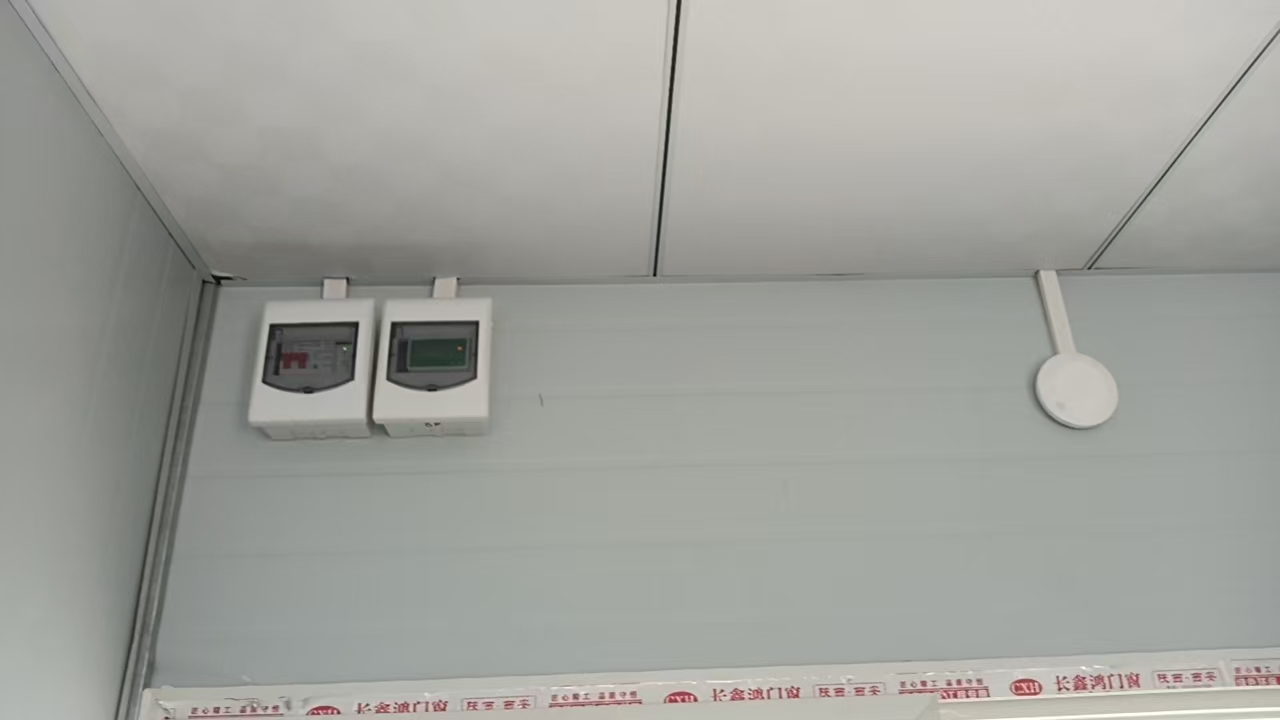

2. 配电箱内安装智能控电终端/物联网智能空开，固定牢固；区分进线、受控出线、常电出线，按图纸接线。

3. 雷达传感器固定：安装面平整，雷达探测面不能被吊顶、木板遮挡；不要金属外壳包裹雷达正面。

4. 线缆端接：

- RS485屏蔽双绞线：屏蔽层单侧在配电箱端接地，雷达一侧屏蔽悬空（避免环流干扰）

- DC供电正负极严禁接反；通讯线A、B不要颠倒

- 所有接线端子紧固，剥线长度适中，无铜丝外露、不压绝缘皮。

阶段3：系统接线与上电调试（分步通电，防止烧毁设备）

1. 先核查全部线路，确认无短路、强弱电混接；

2. 单独给雷达传感器上电，静置3分钟完成雷达初始化；

3. 再上电配电箱智能终端、4G物联网网关；网关完成物联网卡注册、平台上线；

4. 现场功能实测（验收关键项）

① 人员在宿舍静坐、躺卧（模拟睡觉）：雷达持续识别“有人”，保持供电

② 人员全部离开宿舍，等待设定延时（常规10～20分钟，校方自定义），受控插座自动断电

③ 人员重新返回房间，自动恢复插座供电

④ 平台测试：远程查看雷达在线状态、房间有人/无人日志、远程分合闸测试

5. 参数现场整定：雷达灵敏度、无人断电延时，根据宿舍大小微调，减少误触发。

阶段4：收尾、标识、竣工

1. 整理箱内线束，绑扎整齐；线管缺口封堵，防尘处理；

2. 每间配电箱张贴标识：房间号、受控回路、雷达编号；

3. 清理现场，保存布线图纸、设备地址编码表；

4. 整栋楼栋联调，批量核查网关通信、平台数据上传稳定性。

三、核心重点注意事项（现场最容易踩坑）

（一）人体探测器专项（决定系统成败）

1. 干扰防控

- 雷达与路由器、4G网关、开关电源距离≥25cm

- 远离持续震动物体：吊扇、空调内机

- 不要使用金属装饰板遮挡雷达探测面

2. 探测误区：雷达可穿透薄布料，无法穿透厚木板、金属板，床铺被大型衣柜完全遮挡时需要增设第二台雷达。

3. 不要把雷达安装在门口位置：走廊行人走动，雷达容易误检测走廊人员，导致宿舍不断电。

（二）布线&穿线管施工规范

1. 交流220V强电线与雷达屏蔽信号线平行距离≥30cm；必须交叉时，采用90°垂直交叉。

2. RS485通讯总线，首尾终端匹配电阻按照设备说明书要求启用；总线禁止星形布线，优先手拉手串联。

3. 线管转弯不要硬扯线缆，防止屏蔽层断裂；明装管避开过道低位，防止磕碰破损。

（三）电气安全要求

1. 绝对禁止切断消防、应急照明回路！ 务必永久保留常电回路。

2. 所有低压线路、通讯线路不和大功率负载回路共用零线。

3. 配电箱内强弱电分区布置，信号线和动力线左右分隔，避免互相干扰。

（四）4G物联网通信配套（

1. 楼层网关4G物联网卡开启IMEI绑定，APN设置运营商专网；

2. 网关安装位置信号良好，避开金属弱电箱封闭屏蔽；金属弱电箱必须开孔放置天线；

3. 所有终端设备设备编号、房间地址一一录入平台，方便后期故障排查。

（五）施工验收和后期使用风险规避

1. 调试必须模拟静止人体场景（学生躺在床上不动），只测试走动会留下巨大隐患；

2. 建议和校方确认断电策略：增设断电前5分钟平台预警，减少学生投诉；

3. 预留后期维护通道，雷达、控制器故障时，支持本地手动旁路供电，不影响学生正常用电。

四、常见施工故障预判

1. 人走不断电 → 雷达被窗帘/风扇微动干扰、灵敏度调太高、正对反射墙面

2. 有人却自动断电 → 雷达被柜体遮挡、安装位置不合理、灵敏度过低

3. 控制器频繁离线 → RS485接线松动、屏蔽层接地错误、强弱电同管干扰

4. 雷达经常性重启 → DC供电电压压降过大，线缆线径偏小、线路过长
