在工业物联网场景中，电表数据采集与云端传输是能耗管理、智能运维的核心环节。本文将结合辉为EdgeGateway的配置实操，详细讲解如何从DLT645协议电表采集数据，并通过MQTT协议上传至服务器，附界面截图与关键步骤说明。

一、背景：为什么选择DLT645+MQTT？
DLT645：国内电力行业通用的电表通信协议，支持电压、电流、电能等数据读取。
MQTT：轻量级物联网传输协议，低带宽、高可靠，适合海量设备数据上云。
辉为EdgeGateway：边缘网关一站式解决方案，支持多协议采集（Modbus、DLT645、OPC UA等）+ 多协议转发（MQTT、HTTP、数据库等）。
二、步骤1：DLT645电表设备配置（设备管理）

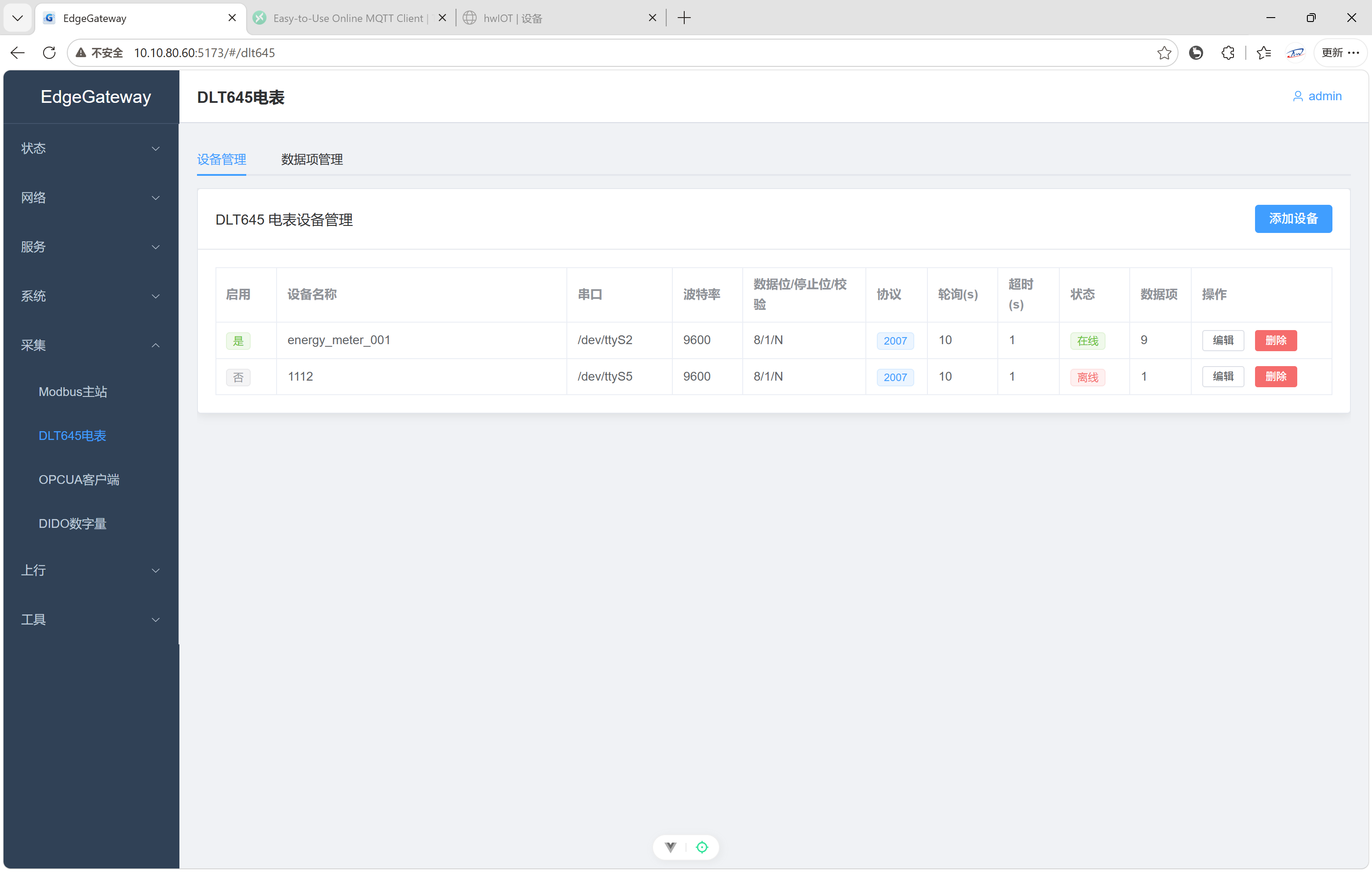

进入辉为EdgeGateway的 「采集」→「DLT645电表」→「设备管理」​ 页面：
关键配置项：
配置项

说明

设备名称

自定义（如 energy_meter_001）

串口

选择实际连接的串口（如 /dev/ttyS2，需确保硬件接线正确）

波特率

电表默认 9600（需与电表一致）

数据位/停止位/校验

通常为 8/1/N（8位数据、1位停止、无校验）

协议

选择 2007（DLT645-2007协议版本）

轮询(s)

数据读取间隔（如 10秒）

超时(s)

通信超时时间（如 1秒）
✅ 配置完成后，状态显示 「在线」​ 即表示网关与电表通信正常。
三、步骤2：数据项配置（定义采集哪些数据）

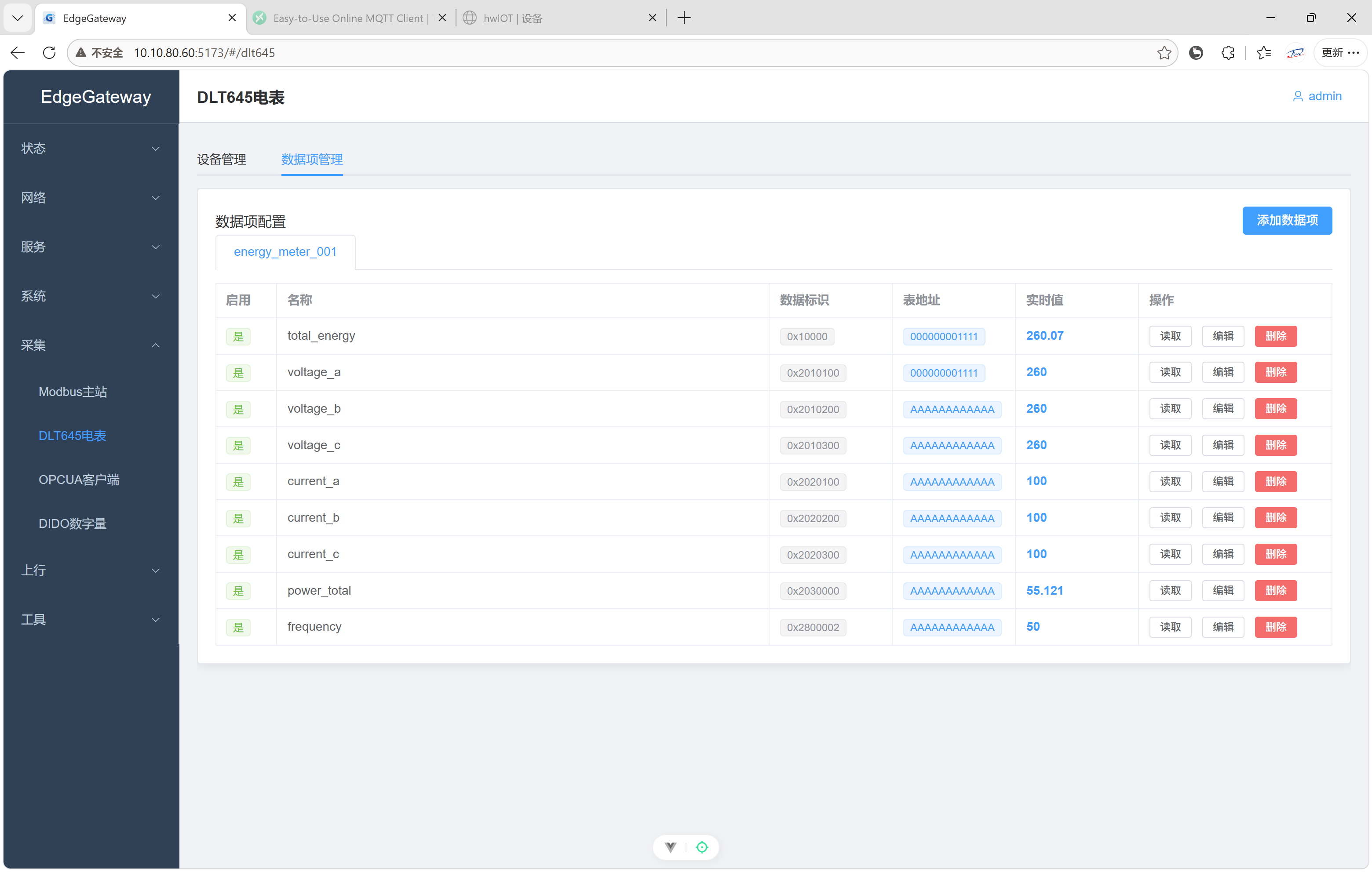

进入 「数据项管理」​ 页面，选择已配置的设备（如 energy_meter_001）：
典型数据项（DLT645协议常见寄存器）：
名称 数据标识 表地址 实时值示例 说明
total_energy 0x10000 00000001111 260.07 总电能
voltage_a 0x2010100 00000001111 260 A相电压
voltage_b 0x2010200 AAAAAAAAAA 260 B相电压
voltage_c 0x2010300 AAAAAAAAAA 260 C相电压
current_a 0x2020100 AAAAAAAAAA 100 A相电流
current_b 0x2020200 AAAAAAAAAA 100 B相电流
current_c 0x2020300 AAAAAAAAAA 100 C相电流
power_total 0x2030000 AAAAAAAAAA 55.121 总有功功率
frequency 0x2800002 AAAAAAAAAA 50 电网频率
✅ 每个数据项可单独设置「启用」「读取」「编辑」「删除」，实时值会随电表数据更新。
四、步骤3：MQTT客户端配置（数据上传目标）

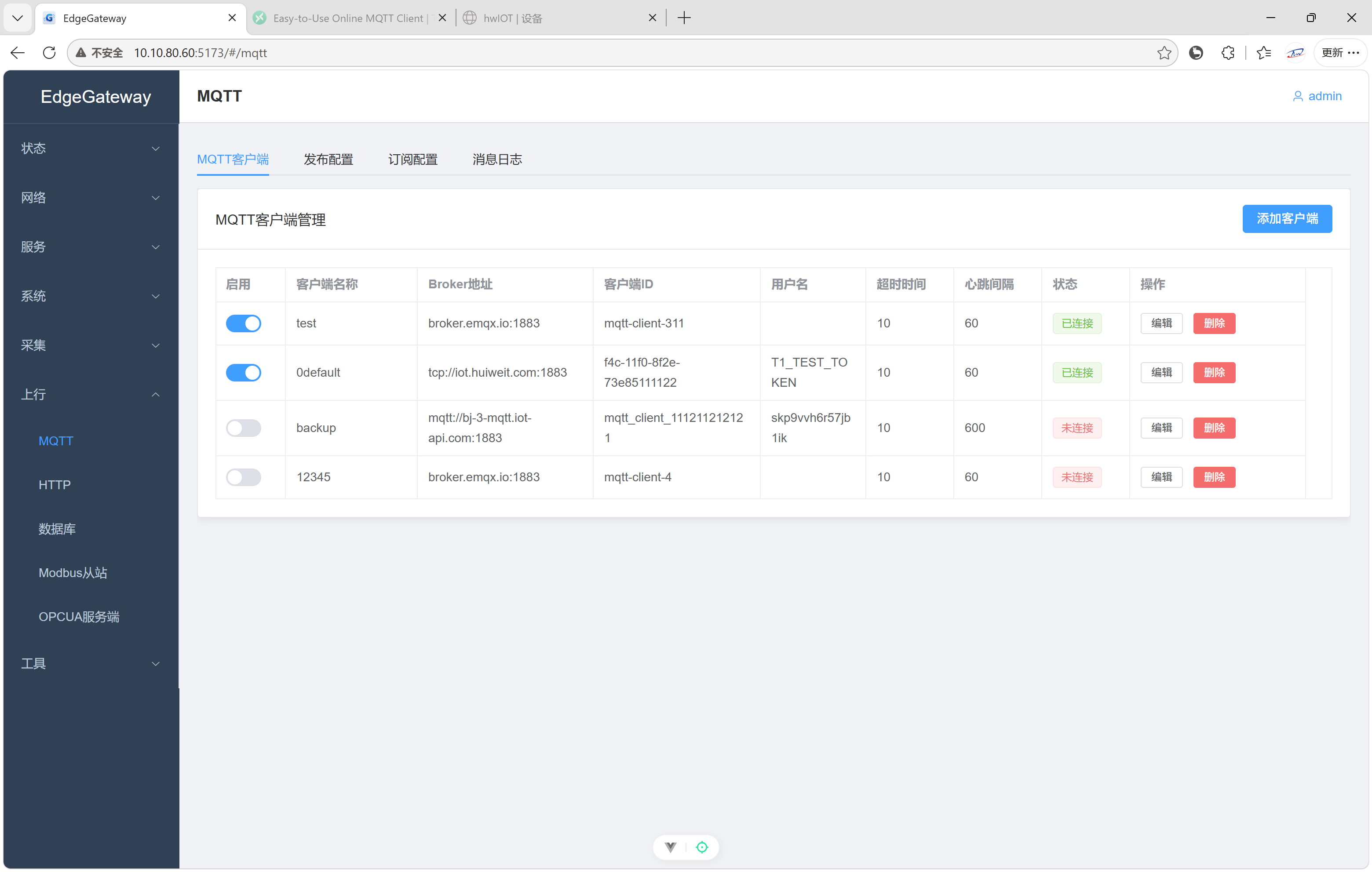

进入 「上行」→「MQTT」→「MQTT客户端」​ 页面：
关键配置项：
配置项

说明

客户端名称

自定义（如 test、Default）

Broker地址

MQTT服务器地址（如 broker.emqx.io:1883或私有部署地址）

客户端ID

唯一标识（如 mqtt-client-311）

用户名/密码

若Broker需认证则填写（如EMQX公共Broker可留空）

超时时间

连接超时（如 10秒）

心跳间隔

保持连接的心跳周期（如 60秒）
✅ 状态显示 「已连接」​ 即表示网关成功连接MQTT服务器。

五、步骤4：数据发布与验证（MQTT消息接收）
使用 MQTT客户端工具（如 MQTT X、EMQX Web Client）订阅主题，验证数据是否上传：
订阅主题示例：
辉为网关默认发布的主题通常为 v1/devices/me/telemetry（可在「发布配置」中自定义）。
接收到的JSON数据示例：
{
“Total_energy”: 115.65,
“voltage_a”: 260.0,
“voltage_b”: 260.0,
“voltage_c”: 260.0,
“current_a”: 100.0,
“current_b”: 100.0,
“current_c”: 100.0,
“power_total”: 55.121,
“frequency”: 50.0
}

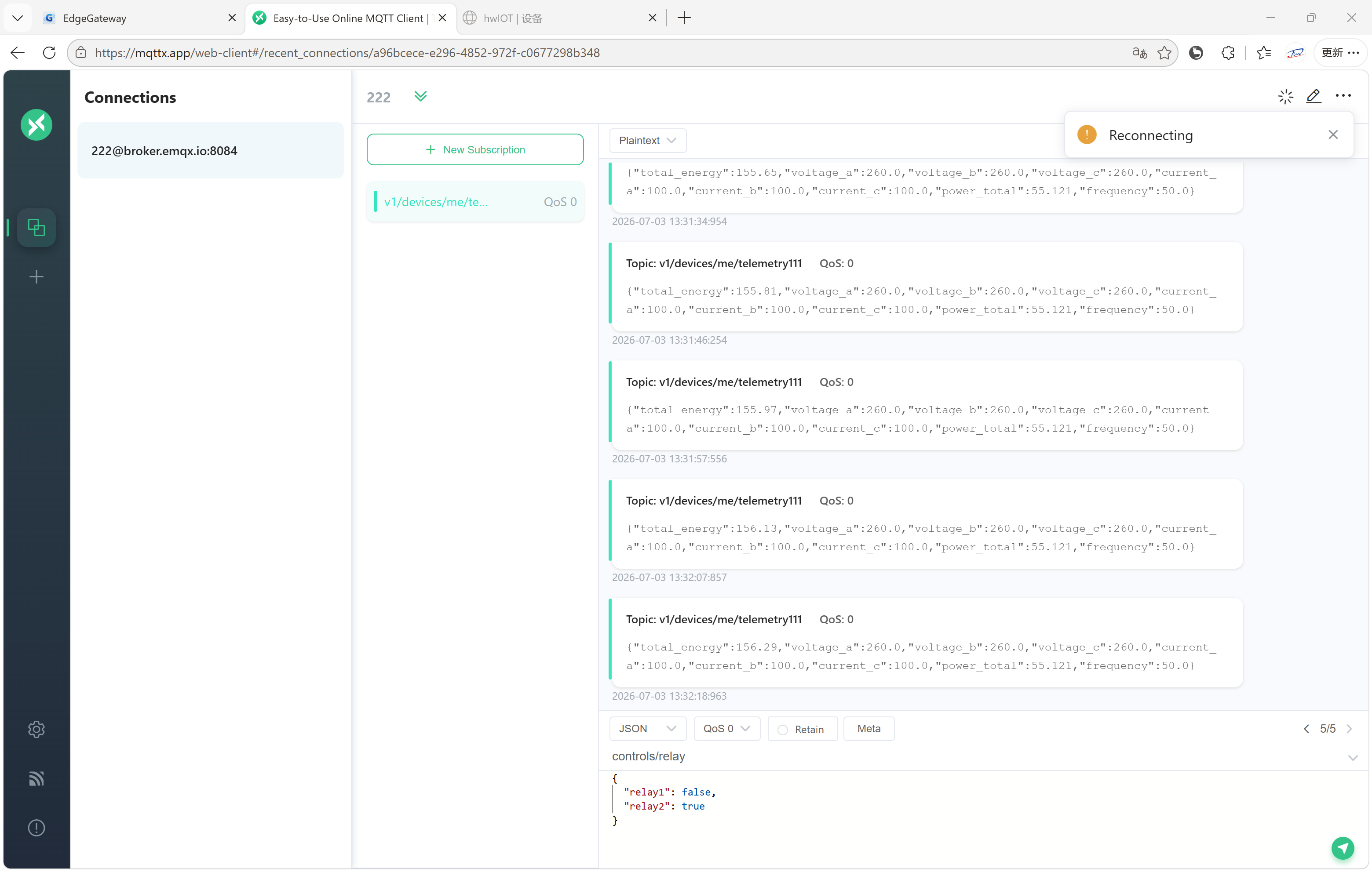

✅ 从截图可见（MQTT Web Client），主题 v1/devices/me/telemetry下持续收到电表数据，证明采集→转发链路通！
六、拓展：视频实操参考
若需更直观的操作演示，可查看视频：辉为网关DLT645采集+MQTT上传实操（微信端可点击跳转，建议收藏）。

七、总结
通过辉为EdgeGateway，仅需 4步​ 即可完成「DLT645电表采集→MQTT上传」的全流程：
设备层：配置DLT645电表通信参数；
数据层：定义需采集的电表数据点；
传输层：配置MQTT客户端连接云端；
验证层：订阅MQTT主题确认数据流转。
该方案适用于工厂能耗监控、楼宇智能用电、园区能源管理等场景，助力企业快速落地工业物联网采集与云端协同。
📌 互动话题：你在电表数据采集项目中遇到过哪些协议兼容、传输稳定性问题？欢迎评论区交流～
🔔 关注我，后续分享更多边缘网关（Modbus、OPC UA）的实操教程！
本文所有截图均为辉为EdgeGateway真实配置界面，MQTT数据为实测示例。
